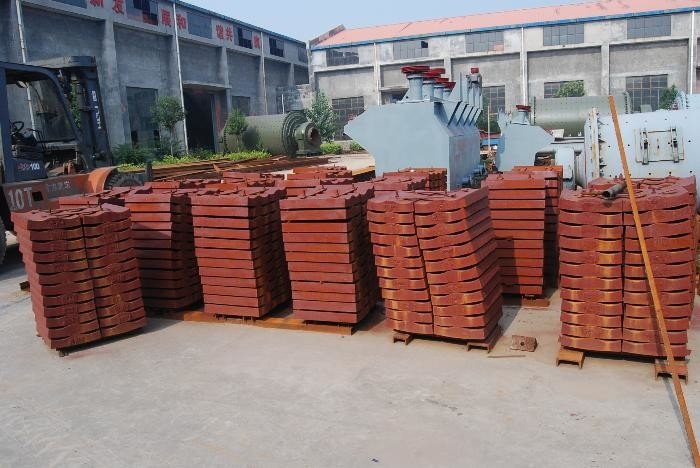

Wkładki do młynów kulowych ze stali wysokomanganowej i tablica magnetyczna

Odlewy i odkuwki z młynów kulowych Wykładzina i płyta magnetyczna

1.Opis wydajności wykładziny młyna kulowegoodlewy i odkuwki

Korzystając z uznanego na całym świecie zaawansowanego specjalnego oprogramowania do symulacji wkładki młyna, zoptymalizuj strukturę i rozmiar wkładki.

Rurka i płyta okładziny końcowej są wykonane z odpornej na zużycie stali stopowej chromowo-molibdenowej i wypukłej płyty okładzinowej, aby poprawić żywotność i efekt szlifowania.

Płyta okładziny mocowana jest śrubami z łbem płaskim, w komplecie z nakrętką samozabezpieczającą i podkładką uszczelniającą.Śruby przegubowe mają specjalne uszczelnienia zapobiegające wyciekom.

Liczba śrub mocujących blachę okładzinową wynosi 5%.

Odporne na zużycie gumowe paski wypełniające są stosowane na styku wkładki pokrywy końcowej i cylindra, które są mocowane przez sąsiednią wkładkę.

Gumowa wkładka między cylindrem a wkładką ma grubość 6 mm, aby zmniejszyć hałas.

Płyta okładzinowa jest zainstalowana na wewnętrznej ścianie bębna młyna kulowego, aby chronić wewnętrzną ścianę przed zużyciem i kontrolować ruch stalowej kuli w bębnie.W tym celu płyta okładzinowa musi być odporna na zużycie, geometria powierzchni jest odpowiednia, a produkcja, montaż i demontaż oraz konserwacja powinny być możliwie łatwe.Materiał okładziny młyna kulowego może wybrać twardą stal, stal o wysokiej zawartości manganu, stal chromową, staliwo stopowe, gumową i magnetyczną płytkę okładzinową itp.

2.Wykładzina młyna kulowegoodlewy i odkuwkiparametry produktu

3. Klasyfikacja wykładziny młyna kulowego:

(1) Blacha okładzinowa ze stali wysokomanganowej (ZGMn13)

Ma wystarczającą udarność, a powierzchnia może być hartowana na zimno i staje się twarda i odporna na zużycie po poddaniu pewnemu uderzeniu.Dlatego do produkcji deski okładzinowej szeroko stosuje się stal o wysokiej zawartości manganu.

Warunki techniczne obróbki stali o wysokiej zawartości manganu są wysokie, cena jest również droższa, do szlifowania opartego na drobnym szlifowaniu, odporność na uderzenia płyty okładzinowej nie jest wysoka, można wybrać odporne na zużycie i tańsze inne żeliwo stopowe.(Odporne na zużycie żeliwo białe, żeliwo utwardzone, żeliwo sferoidalne średniomanganowe)

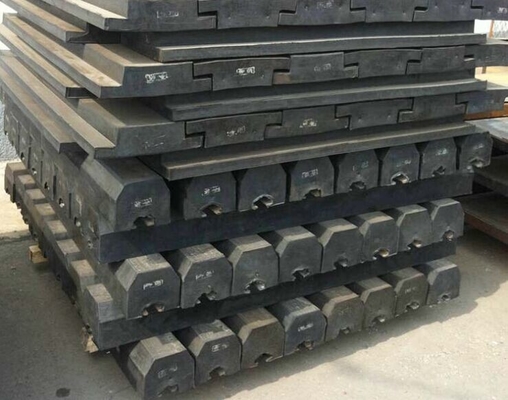

(2) Gumowa wkładka

Odporność na zużycie;

Ze względu na dobrą elastyczność gumy, może ona ulec odkształceniu podczas uderzenia stalowej kuli, dzięki czemu siła jest niewielka.W przypadku miękkich materiałów żywotność gumowej okładziny jest 2-3 razy większa niż w przypadku okładziny ze stali manganowej, a im wyższa twardość materiału, tym bardziej znacząca jest wyższość gumowej okładziny.

Odporność na korozję;

Stalowa wkładka może ulec korozji przez kwaśną zawiesinę, ale gumowa wkładka nie jest wrażliwa na środowisko kwaśne lub zasadowe, wodę, parę itp. W określonej temperaturze, skorodował ją tylko olej i ozon (wytwarzany przez silniki o dużej mocy).

Wygodny montaż i demontaż;

Gumowa płyta okładzinowa stanowi 1/5 ~ 1/6 ciężaru płyty okładzinowej ze stali manganowej o tej samej specyfikacji, więc wygodnie jest ją zdemontować i zmontować.Czas instalacji gumowej płyty okładzinowej wymaga zainstalowania tylko 1/3 ~ 1/4 płyty okładzinowej ze stali manganowej.

Gumowa wkładka jest cieńsza, a efektywna objętość cylindra wzrasta.Grubość płyty okładzinowej wynosi zwykle tylko 50 mm

Zjawisko zatykania siatki gumowej jest mniejsze niż w przypadku siatki stalowej

Gumowa wkładka ma mniejszy hałas podczas pracy

Wadą jest brak odporności na wysoką temperaturę, nie nadaje się do szlifowania na sucho.
