Szczegóły Produktu:
Zapłata:
|
stan: | Nowy | Nazwa produktu: | Snop głowy |
---|---|---|---|
materiał: | 45#, Q235B | Maks. Średnica: | 5000 mm |
Maksymalna długość: | 8000 mm | Stosowanie: | Wyciąg górniczy |
Model: | snopy | Port: | Tianqin, Qingdao, Szanghaj |
Klasyfikacja: | Odlewy i odkuwki | Gwarancja: | 12 miesięcy |
High Light: | Koło prowadzące odlewów i odkuwek,krążek głowicy odlewów kopalnianych,krążek głowicy odkuwek kopalnianych |

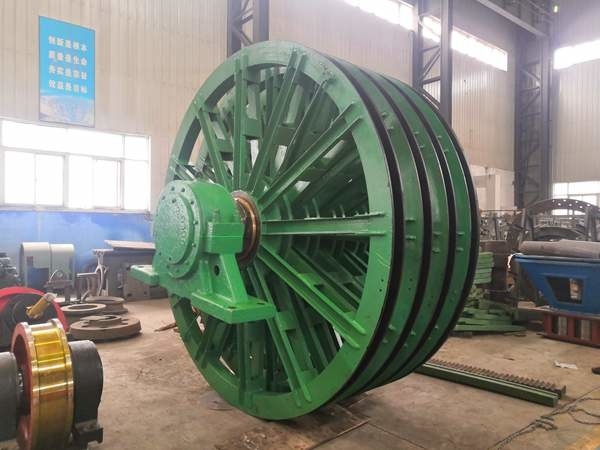

Koło prowadzące wciągnika górniczego Urządzenie odlewów i odkuwek z krążka czołowego
1. Opis produktu krążka na głowęodlewy i odkuwki
Przy założeniu, że urządzenie z kołem prowadzącym może być transportowane jako całość, koło jezdne i koło stałe przyjmują całą konstrukcję spawalniczą odlewu.Piasta koła i obręcz są odlewane ze stali, a szprychy ze stali kanałowej.Po spawaniu można przeprowadzić cały proces wyżarzania.
Ze względu na wygodę wymiany tulei łożyskowej w celu konserwacji, jest miejsce na wymianę tulei łożyskowej do demontażu, a urządzenie koła prowadzącego przyjmuje układ mimośrodowy.
Wał koła prowadzącego jest integralnie kuty ze stali stopowej średniowęglowej, z odlewanym spawanym kołem dachowym, wyposażonym w wykładzinę z PVC lub nylonu w celu ochrony liny stalowej.Można również zainstalować importowane (lub krajowe) łożyska baryłkowe, elementy do pomiaru temperatury łożysk.
2. Struktura produktu koła koronowego i koła prowadzącego,odlewy i odkuwki
Zasadniczo istnieją dwa rodzaje konstrukcji koła dachowego i koła prowadzącego: jedna to konstrukcja szprychy, druga to konstrukcja spawana.Pierwsza to stara konstrukcja, ogólna sztywność jest słaba, szprychy łatwo się łamią podczas użytkowania.Wkładka do rowków linowych jest materiałem z twardego drewna, łatwa do noszenia, częsta wymiana i hałas podczas pracy.Wewnętrzna średnica koła pływackiego jest osadzona tuleją łożyskową, a obracająca się powierzchnia współpracująca jest smarowana smarem w misce olejowej.Po pewnym okresie użytkowania smar ulegnie zniszczeniu i wyschnie, a kanał olejowy zostanie zablokowany, co nie sprzyja ponownemu smarowaniu.Tuleja łożyska jest wykonana z żeliwa, które jest łatwe do zużycia i pękania, a obciążenie konserwacyjne jest duże.
Typ spawany ma ulepszoną strukturę, aby poprawić ogólną wytrzymałość, do wyłożenia rowka linowego zastosowano odporne na zużycie tworzywa konstrukcyjne, aby przedłużyć żywotność, do tulei łożyskowej zastosowano wysokiej jakości materiały mosiężne, do smarowanie, a miska olejowa jest przesuwana na zewnętrzną okrągłą stronę koła pływackiego, aby ułatwić codzienną operację napełniania olejem.
3. Parametry produktu koła blachy i koła prowadzącego,odlewy i odkuwki
Nazwa produktu | Mój używa krążka głowicy |
Materiał | 45 #, Q235B, Q235A, Q345A, Q345B, stal stopowa, stal węglowa itp |
Obróbka cieplna | Normalizowanie, wyżarzanie, starzenie, hartowanie i odpuszczanie |
Proces |
Wykrawanie, gięcie, przyprawianie, spawanie, obróbka strumieniowo-ścierna (śrutowanie), frezowanie, wiercenie, gwintowanie, testowanie |
Główne wyposażenie | 1,6 m, 5 m tokarka pionowa CNC;Tokarka pozioma 8m,6m,5m;frezarka;6m,4m,3m,2m, wytaczarka i frezarka CNC;2 zestawy tokarek CNC, 2 zestawy centrum obróbcze CNC VMC 850L; wiertarka 80 mm, 50 mm;Maszyna do cięcia plazmowego;Maszyna do cięcia CNC;Giętarka;Maszyna do walcowania; maszyna do cięcia płyt;spawanie łukiem krytym;spawanie w osłonie gazowej;spawanie łukiem argonowym;duży pokój natryskowy itp. |
Maks.średnica | 5000 mm |
Maksymalna długość | 8000 mm |
Kontrola | Kontrola wymiarów, test środowiska zewnętrznego, kontrola wizualna, kontrola przychodząca, kontrola gotowego produktu, wykrywanie wad |
Maks.waga | 10T |
4.Cechy produktu krążków Headodlewy i odkuwki
W celu przedłużenia żywotności liny stalowej obręcz koła jest wyposażona w odporną na zużycie i ciśnienie wkładkę klinową, w której zastosowano wkładkę D660 (lub nylon 1010).
(1) Układ mimośrodowy: po jednej stronie koła pływackiego znajduje się przestrzeń do demontażu i montażu do wymiany tulei łożyska, a jedynie konserwacja i wymiana tulei łożyska może być przeprowadzona bez demontażu całego urządzenia z blachą.
(2) układ symetryczny: cztery koła są symetryczne względem dwóch stron gniazda łożyska, ale konieczność wymiany tulei łożyska można usunąć tylko z całego urządzenia krążka.
