Szczegóły Produktu:
Zapłata:
|
Nazwa: | Koło chwytające pieca obrotowego | Przetwarzanie materiałów: | Kucie, odlewanie, spawanie |
---|---|---|---|
Jednostka wagi: | 100 - 60 000 kg | Obróbka cieplna: | Wyżarzanie, normalizowanie, Q&T, |
Tolerancja obróbki: | Maks. 0,01 mm | Typ: | Odlewy i odkuwki |
Używany: | Akcesoria do pieca obrotowego | Gwarancja: | 12 miesięcy |
High Light: | Odlewanie obrotowe koło wychwytujące pieca,kucie obrotowe koło wychwytujące pieca,górnicze koło wychwytujące pieca |

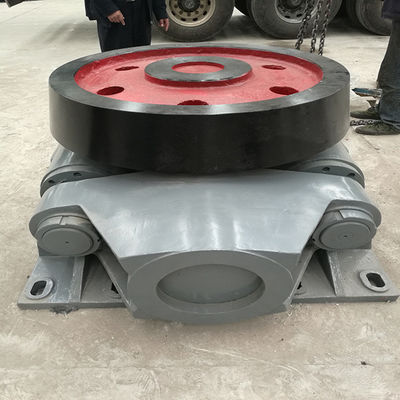

Obrotowe koło chwytające i odlewy oraz odkuwki do maszyny górniczej
1. Opis produktukoło zaczepowepieca obrotowegoodlewy i odkuwki
Hydrauliczne koło ustalające służy do kontrolowania ruchu osiowego korpusu pieca obrotowego, dzięki czemu pas koła i koło podtrzymujące mogą być równomiernie zużyte na całej szerokości, ale także w celu zapewnienia prostoliniowości linii środkowej korpusu pieca, tak że dobrze zazębia się rozmiar przekładni, zmniejsza zużycie energii.
2.Analiza przyczyn niepowodzeńkoło zaczepowe odlewy i odkuwki
Chociaż w układzie hydraulicznym nie ma dużych usterek, złe traktowanie może również spowodować wyłączenie pieca i ograniczenie produkcji.Analiza przyczyn awarii hydraulicznego układu koła w piecu obrotowym:
(1) Koło ustalające jest nieprawidłowo zamontowane, a kontakt z powierzchnią jest słaby
Podczas instalowania koła ustalającego linia środkowa koła ustalającego musi pokrywać się z wzdłużną linią środkową korpusu pieca;Tylko w ten sposób czyste tarcie toczne między pasem koła a powierzchnią koła oporowego jest idealne.Gdy linia środkowa koła oporowego znacznie odbiega od wzdłużnej linii środkowej korpusu pieca, siła tarcia w kierunku do góry i w dół zostanie wygenerowana na powierzchni koła oporowego, co spowoduje przemieszczenie koła oporowego, pęknięcie śruby górnego dławika pod nadmiernym obciążeniem lub nawet uszkodzenie całego koła mocującego.Gdy koło ustalające znajduje się blisko kierunku obrotu korpusu pieca, obrót pasa koła będzie powodował tarcie w dół na powierzchni koła ustalającego, tak że łożysko oporowe na dole jest nadmiernie obciążone i ulega uszkodzeniu.
Z drugiej strony piec obrotowy ma zwykle pewne nachylenie, gdy wymagania instalacyjne, więc podstawa koła zębatego hydraulicznego ma również odpowiedni kąt instalacji, takie koło zębate i skóra pasowa w kierunku kontaktu wysokości, aby osiągnąć ponad 90%, a gdy kąt odchylenie jest większe, powierzchnia styku pojawi się tylko w górnej lub dolnej części, będzie mniejsza niż 50% powierzchni, wpływając w ten sposób na odległość zginania wału;Moment obrotowy i inne naprężenia powodują uszkodzenie wału;Pas koła i powierzchnia koła mocującego z powodu nierównej obróbki lub zużycia spowodują złe zazębienie, powodując uszkodzenie wału.
(2) Śruby płyty fundamentowej są za małe
Zasadniczo w projekcie koła oporowego uwzględnia się obliczenie i sprawdzenie siły koła oporowego i grupy śrub łączących płytę podstawy, ale można zignorować kontrolę śruby fundamentowej płyty podstawy lub współczynnik bezpieczeństwa jest mały.
3. Środki ochrony przed awariami hydraulicznego systemu koła podtrzymującego pieca obrotowegoOdlewy I Odkuwki
Aby uniknąć podobnych problemów w przyszłości, na podstawie powyższej analizy podjęliśmy odpowiednie środki ochrony:
(1) Popraw istniejącą nieuzasadnioną strukturę lub ukryte części;
(2) Ścisłe zarządzanie sprzętem, ulepszanie i udoskonalanie wykonalnych specyfikacji operacyjnych do realizacji różnych projektów;
(3) W przypadku konserwacji w terenie dział zarządzania powinien ściśle określić wymagania techniczne i wskaźniki instalacji, a jednostka konstrukcyjna powinna dokonać szczegółowych ustaleń dotyczących wykonalności planu operacyjnego zgodnie z wymaganiami;
(4) Upewnij się, że wszystkie wspólne dane kontrolne spełniają wymagania i specyfikacje;
(5) Zapewnij kluczowe punkty kontroli jakości, takie jak pasowanie otworu wału, kompleksowe właściwości mechaniczne wału i twardość powierzchni tarczy koła;
(6) Sprawdź, czy każda śruba osiąga wymagany wskaźnik wytrzymałości, wydajność pierścienia uszczelniającego jest zgodna ze standardem i inne szczegóły;
(7) Wzmocnij szkolenie techniczne dla pracowników, wykonuj dobrą robotę w codziennej kontroli i konserwacji na miejscu oraz zgłaszaj wszelkie problemy na czas.
4.Parametry hydroprzepustnicy pieca obrotowegoOdlewy I Odkuwki
Norma materiałowa | GB, EN, DIN, ASTM, GOST, JIS, ISO |
Przetwarzanie materiałów | Kucie, odlewanie, spawanie |
Obróbka cieplna | Wyżarzanie, normalizowanie, Q&T, hartowanie indukcyjne |
Tolerancja obróbki | Maks.0,01 mm |
Chropowatość obróbki | Maks.Ra 0,4 |
Moduł przekładni | 8-60 |
Dokładność zębów | Maks.klasa ISO 5 |
Jednostka wagi | 100 - 60 000 kg |
Aplikacja | Górnictwo, cement, budownictwo, chemia, wiercenie ropy naftowej, huta, cukrownia i elektrownia |
Orzecznictwo | ISO 9001 |
