Młynek kulowy Duże koło zębate pierścieniowe Odporne na zużycie odlewane koło zębate ze stali stopowej Stal stopowa Wsparcie Dostosowywanie

Koło zębate kulowe, duże, odporne na zużycie, odlew ze staliwa, koło zębate ze stali stopowej, wsparcie, dostosowywanie

Wymagania techniczne
1) Obróbką wstępną przed hartowaniem powierzchniowym jest normalizacja, a twardość powinna wynosić HB210~250; wskaźniki wydajności mechanicznej to granica wytrzymałości Rb690MPa, granica plastyczności Rs490MPa, wydłużenie D511%, przewężenie W25% i wartość udarności Ak30J; zęby koła zębatego są hartowane indukcyjnie, a twardość wynosi HRC50~55; efektywna głębokość warstwy hartowanej wynosi 3~5 mm.
2) Całość podlega badaniom ultradźwiękowym, a jakość wewnętrzna powinna spełniać wymagania drugorzędne określone w normie GB7233-87; zęby koła zębatego i zaokrąglenia przejściowe podlegają badaniom magnetyczno-proszkowym, a jakość powinna spełniać wymagania drugorzędne określone w normie GB/T9444-88.
3) Duże koło zębate składa się z dwóch połówek kół zębatych połączonych śrubami o wysokiej wytrzymałości, tworząc integralne koło zębate, a powierzchnia połączenia musi znajdować się na środku dna zęba.

4) Fazować krawędzie profilu zęba i wzdłuż szerokości zęba.
5) Duże koło zębate składa się z dwóch połówek kół zębatych połączonych śrubami o wysokiej wytrzymałości, tworząc pojedyncze koło zębate. Powierzchnia przylegania musi znajdować się na środku dna zęba.

Wprowadzenie do produktu
Koło zębate młyna kulowego, znane również jako duże koło zębate, jest zwykle instalowane na pokrywie czołowej młyna kulowego. Zgodnie z jego strukturą, koło zębate młyna kulowego można podzielić na trzy typy: pełne koło zębate, pół koła zębatego i ćwierć koła zębatego.

Parametry produktu

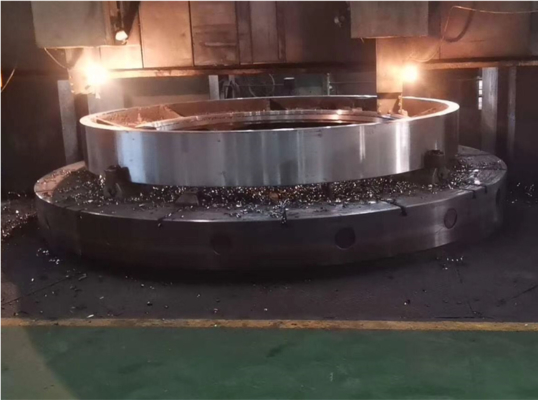

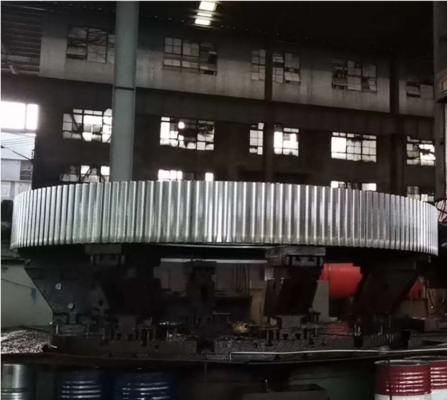

Prezentacja produktu
