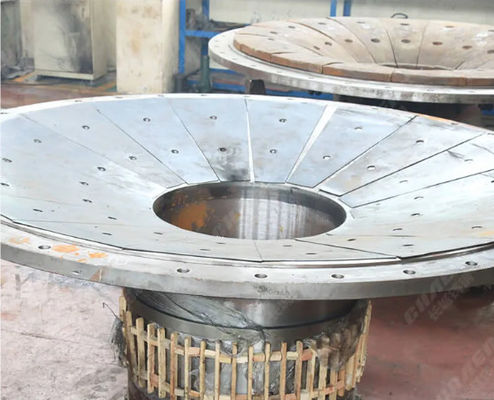

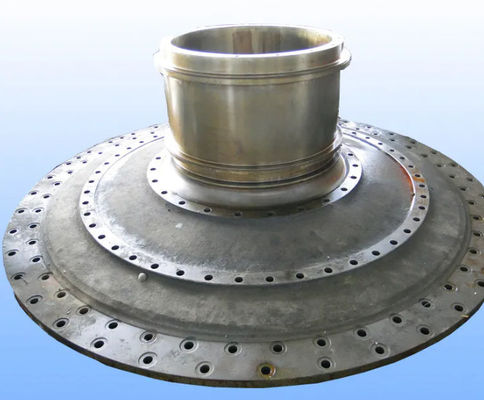

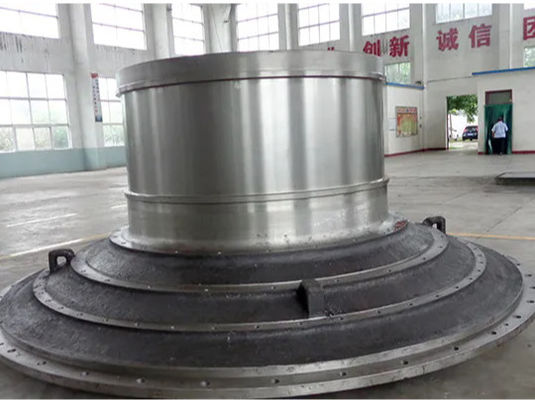

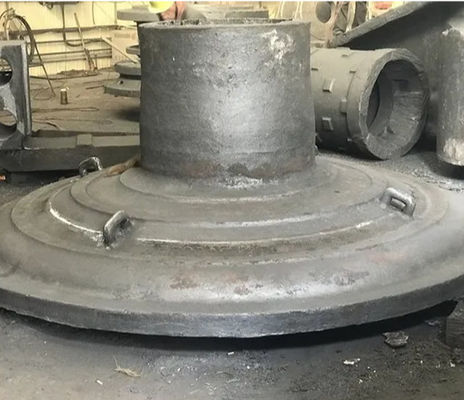

Końcówka walcowni kulowej ze staliwa z dużymi zaokrąglonymi narożnikami CITIC HIC Części maszyn

Wysokiej jakości odlewane stalowe pokrycie końcowe młyna kulkowego z dużymi zaokrąglonymi rogulami

Wprowadzenie do produktu Części maszyny CITIC HIC

Pokrycie końcowe młyna kulkowego jest ważnym elementem młyna kulkowego, znajdującym się na obu końcach cylindru.i wytrzymać siłę i moment powstałe podczas pracy młyna kulkowegoKonstrukcja i jakość produkcji pokrywy końcowej bezpośrednio wpływają na ogólną wydajność i stabilność młyna kulkowego.

Wchodzące i wychodzące pokrycia końcowe młyna kulkowego są jednym z głównych elementów młyna kulkowego produkowanego przez naszą fabrykę.

Wytrzymałość niebezpiecznej części osłony końcowej młyna kulkowego jest pierwszą kwestią, którą należy rozważyć przy projektowaniu i wyborze osłony końcowej,ponieważ dość ciężki cylinder młyna kulkowego jest podtrzymywany przez osłonę końcową na głównym łożysku.

Powierzchnia końcowa młyna kulkowego ma zazwyczaj kształt lekko stożkowy.oraz zapobieganie zderzeniu dużego narzędzia z podstawą głównego łożyskaW przypadku dużych i średnich młynów kulkowych pokrycia końcowe wykonane są głównie z stali odlewanej, podczas gdy w przypadku małych młynów kulkowych pokrycia końcowe wykonane są z żelaza elastycznego.Aby zapewnić koncentryczność osi osłony końcowej i osi cylindru, pokrywa końcowa i dziennik są zazwyczaj odlewane jako jedno, jednakże w przypadku braku wystarczającej pojemności urządzeń stopu i odlewu mogą być odlewane oddzielnie,przetworzone, a następnie połączone, a wreszcie poddać obróbce mechanicznej.

Przy określeniu odcinka dziennika końcowego należy uprzednio wziąć pod uwagę, czy młyn kulkowy jest napędzany zębami (zęby prostymi, zęby spiralne lub zęby zęby śledzia).Z powodu poziomego błędu osi podczas montażu, młyn kulkowy może generować pewne siły osiowe podczas pracy.w celu zapobiegania przemieszczaniu się cylindra w kierunku ośnym pod wpływem sił ośnych i wpływaniu na normalne działanie biegówJednakże, ponieważ cylinder będzie wydłużony z powodu ciepła i stanie się twardy pod wpływem obciążenia, w tym przypadku,konieczne jest umożliwienie rozszerzenia i kurczania cylindraW ten sposób oczywiście nie można jednocześnie zamocować dwóch wałów cylindru, tylko jeden z nich można zamocować, a drugi nazywa się ruchomym końcem.

Aby osiągnąć ten cel, w konstrukcji, jeden dziennik jest zwykle wyposażony w wystające ramiona,a odległość między dwoma wystającymi ramionami jest dokładnie równa długości krzewu nośnegoW przypadku krótkich młynów cylindrycznych, ponieważ cylinder nie jest długi, można użyć nowych płytek, które są o wiele mniejsze.dowolny czasopismo może być wybrane jako końcówka stałaJednakże w przypadku długich cylindrycznych młynów kulkowych należy wybrać czasopismo znajdujące się w pobliżu pierścienia biegów jako końcówkę stałą.nie będzie to spowodowane deformacją cylindru.

Należy podkreślić, że dwa nakrycia końcowe młyna kulkowego mają różne zastosowania: jedno jest nakryciem końcowym, a drugie nakryciem końcowym.

Parametry produktu części maszyn CITIC HIC
