| Nazwa produktu: | Popręg, duży pierścień | Materiał: | Staliwo GS42CrMo4 |
|---|---|---|---|
| Wydłużenie: | d511% | Funkcja: | Wysoka nośność i płynna praca |
| Klasyfikacja: | Obwód młyna | Gwarancja: | 12 miesięcy |
| High Light: | Przekładnia obwodowa odlewanego młyna stalowego,obwód obwodowy młyna kulowego o wysokiej przewodze,obwód obwodowy młyna zwisającego |
||

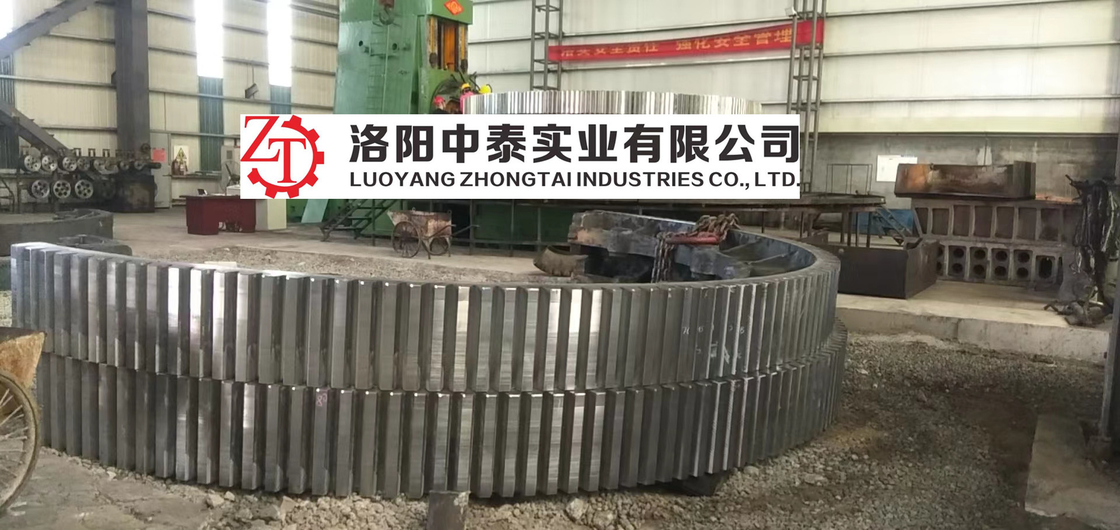

Mining Machine Obwód młyna stalowego do młyna kulowego Sag Mill
1.Proces produkcji dużego pierścienia zębowegodo wieńca zębatego młyna
(1) Puste
Półwyrób do odlewania stali jest dostarczany przez zakład ciężkiego odlewania i kucia firmy CITIC Heavy Industry Machinery Co., LTD.Jest realizowany zgodnie ze standardem gb11352-89.Formowanie, wytapianie, zalewanie, kucie skrzynkowe, czyszczenie i obróbka odlewów zgodnie z wymaganiami procesu odlewniczego;Podczas kontroli i odbioru należy sprawdzić odlew staliwny zgodnie z rysunkami i wymaganiami technicznymi, a proces po przejściu odbioru należy odłożyć zgodnie z normą JB / T6402-92.
(2) Obróbka zgrubna
Narysuj linie zgodnie z wymaganiami rysunków i odłóż naddatek na przetwarzanie, wyrównanie, połączenie, obróbkę wewnętrznego i zewnętrznego koła, frezowanie powierzchni złącza, wiercenie i inne procesy.
(3) Uraz agenta
Kontrolę ultradźwiękową należy przeprowadzić w całości, a jakość wewnętrzna powinna spełniać drugorzędne wymagania normy GB7233-87.
(4) Normalizująca obróbka wstępna
Półpierścień jest normalizowany i odpuszczany parami, aby zapewnić dobrą mikrostrukturę do późniejszego hartowania powierzchni.I zgodnie z wymaganiami rysunków, aby sprawdzić odkształcenie półpierścienia zębatego po obróbce cieplnej.
(5) Obróbka skrawaniem
Pierwsze dwa półpierścienie z połączeniem śrubowym o wysokiej wytrzymałości w cały pierścień, zgodnie z wymaganiami rysunków przetwarzania całego koła pierścienia oraz górnego i dolnego końca, a następnie zgodnie z rysunkami i wymaganiami dotyczącymi obróbki dla frezowania zębów.
(6) Wyeliminuj stres związany z obróbką
Integralny pierścień jest wyżarzany w celu wyeliminowania naprężeń.
(7) Hartowanie powierzchniowe integralnego pierścienia zębatego
Hartowanie indukcyjne średniej częstotliwości powierzchni zęba wzdłuż rowka zęba, twardość HRC50 ~ 55, efektywna głębokość warstwy utwardzającej 3 ~ 5 mm.
(8) Kontrola końcowa
Najpierw sprawdź, czy twardość każdego rowka pierścienia zębatego po hartowaniu i odpuszczaniu częstotliwości pośredniej spełnia wymagania rysunku;Po drugie, wykryj, czy rozmiar maksymalnej średnicy zewnętrznej D6944 jest zbyt duży, na przykład odkształcenie 3 mm, wymaga korekty mechanicznej do czasu kwalifikacji;Po trzecie, w przypadku magnetycznej kontroli proszkowej zębów kół zębatych i listwy przejściowej jakość powinna spełniać drugorzędne wymagania określone w normie GB / T9444-88;Wreszcie, zgodnie z rysunkami i wymaganiami technicznymi dotyczącymi kontroli końcowej.
2. Parametry produktu dużego pierścieniado wieńca zębatego młyna
| Duży pierścień zębaty |
⑴GS42CrMo4 staliwo stopowe (standard korporacyjny) HB 220 ~ 240 Półkonstrukcja, tabliczka typu Y. (3) skośny ząb. (4) Rozsądna struktura uszczelnienia i wyrównania. |
⑴ Zewnętrzna rafinacja stopionego pieca stalowego (przedmuchiwanie argonem i obróbka próżniowa RH). (2) Przyjęto specjalną technologię zawieszania piasku na zimno, aby zapewnić gęstość odlewu i zęba. (3) Leczenie normalizujące (technologia zastrzeżona) w celu zapewnienia twardości powierzchni zęba. (4) Po zgrubnym frezowaniu zwolnij starzenie, napraw powierzchnię złącza, a następnie dokładnie walcuj ⑸ precyzyjna obróbka kuchenna domowej roboty. |
⑴ Właściwości mechaniczne i skład chemiczny półwyrobu odlewniczego (standard kontroli wewnętrznej). (2) Ultradźwiękowe wykrywanie pęknięć po obróbce zgrubnej. ⑶ półwykończeniowa, wykańczająca kontrola ultradźwiękowa i kontrola cząstek magnetycznych. (4) Kontrola cząstek magnetycznych powierzchni zęba, kontrola twardości. ⑸ Sprawdź tolerancję profilu zęba. ⑹ Test bez obciążenia ogólnego montażu przed dostawą, sprawdź dokładność zazębienia dużych i małych kół zębatych. |
3. Przypadek wprowadzenia dużego koła koronowego
Pierścień zębaty o największym module w Chinach - Pierścień zębaty jest produkowany przez Zhongshi Heavy Machinery Co., LTD., o średnicy zewnętrznego koła 6,39 metra i module obwiedniowym koła zębatego sięgającym 45, co jest najwyższym w Chinach.
Koło koronowe o największej średnicy w Chinach — 7 sierpnia 2011 r. koło koronowe o największej średnicy, zaprojektowane i wyprodukowane przez CITIC Heavy Industries, było na ukończeniu przez dział ponownego montażu i miało zjechać z linii montażowej.Pierścień, który ma prawie 11 metrów średnicy, waży ponad 70 ton i ma precyzję na poziomie 7, został wykonany przez Citic Heavy Industries dla China National Gold Group Corp.
Dzięki testom precyzja wszystkich parametrów pierścienia zębatego spełnia wymagania projektowe i procesowe.Pomyślna produkcja koła koronowego jest kolejnym arcydziełem w procesie Zhongxin Heavy Industry mającym na celu zbudowanie wiodącego, znanego na rynku krajowym i międzynarodowym, nowoczesnego przedsiębiorstwa, które stanowi solidną podstawę dla przemysłu ciężkiego Zhongxin do produkcji koła koronowego o większej średnicy w następnym kroku.
