Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | HB210 (250 Koło zębate młyna) | Stan: | Nowy |
|---|---|---|---|
| Rodzaj: | koło zębate młyna | Aplikacja: | kamienie i materiały sypkie |
| Gwarancja: | 12 miesięcy | Uasge: | Materiały budowlane, chemiczne |
| Branża aplikacji: | Cementownia, huta, zakład chemiczny i spalarnia | Port: | QingDao, TianJian, Szanghaj |
| High Light: | HB210 Mill wieniec zębaty,HB250 Mill wieniec zębaty,wieniec zębaty pieca HB210 |
||
HB210～250 Koło zębate młyna Wysoka wytrzymałość Wysoka twardość Wysoka odporność Stal stopowa
1. Podstawowe wprowadzenie do zębatek obwodowych
Oferowane wieńce zębate znajdują szerokie zastosowanie w różnych sektorach przemysłu, w tym w zakładach produkujących żelazo gąbczaste, przemyśle stalowo-cementowym, górnictwie, wiatrakach, a także w innych sektorach przemysłu.Są one dostępne w zakresie modułów od 10 modułów do 70 modułów oraz w minimalnych średnicach od 100 mm do 15000 mm.Ponadto obejmują one maksymalną wagę pojedynczych sztuk 70 ton.Tutaj asortyment hartowanych i szlifowanych przekładni / przekładni obejmuje przekładnie ślimakowe, przekładnie / przekładnie śrubowe / podwójne, przekładnie walcowo-stożkowe, przekładnie planetarne i inne. Z ponad 1000 wieńców zębatych sprzedawanych na całym świecie CITICIC Gear jest wiodącym dostawcą w przemyśle cementowym i mineralnym.
2. Maszyny do cięcia kół zębatych ZTIC obejmują
Frezarka CNC Ø16m
Maszyna do cięcia kół zębatych Ø12m (Szwajcaria)
Frezarka obwiedniowa Ø10m (Niemcy)
Szybkobieżna frezarka CNC Ø4m (Niemcy)
Frezarka do frezowania poziomego CHC Ø1,6 m (Niemcy)
Szlifierka do profili CNC Ø5m (Niemcy)
Szlifierka do profili CNC Ø2,8 m (Niemcy)
Szlifierka do profili CNC Ø1,25m (Niemcy)
Szlifierka do profili CNC Ø1m (Niemcy)
Szlifierka do kół zębatych Ø0.8m CNC (Niemcy)
3. Podstawowe elementy wieńców zębatych
(1) Żeliwo sferoidalne (sferoidalne)
Produkowane koła zębate stały się bardziej powszechne w przeszłości i są konstruowane z kutych stalowych materiałów obręczy i spawanej elektrycznie konstrukcji korpusu.Pierścienie są produkowane z całego bloku stali stopowej o wysokiej wytrzymałości.Po obróbce zgrubnej pierścienia przeprowadzamy hartowanie i odpuszczanie cieplną obróbkę cieplną w celu poprawy właściwości mechanicznych, a tym samym jego odpowiedniej wydajności.
(2) Zalety wyprodukowanych wieńców zębatych
Struktura materiału kutego wyklucza ryzyko wtrąceń i pozwala uniknąć wad strukturalnych takich jak porowatość, mikroskurcz, porów, pęknięcia termiczne, wtrącenia piasku i żużla.Dzięki temu nie ma potrzeby spawania rekonstrukcyjnego konstrukcji głównej, szlifowania obszaru zęba itp. Procedura produkcyjna wyklucza konieczność stosowania szablonów i podstopnic.Materiał obręczy ma wyższą twardość i wytrzymałość niż materiał użyty do konstrukcji spodniej (tj. środniki, knagi).Te funkcje skrócą czas i koszty dostawy.Produkcja procesowa zapewnia szybką dostawę.
(3) Zęby zewnętrzne
Maksymalna średnica: 16000 mm
Szerokość czoła ząbkowanego: 1700 mm
Maksymalny moduł: 45 na płytę
Maksymalny moduł: 65 narzędzi do wykańczania kół zębatych
(4) Zęby wewnętrzne
Maksymalna średnica: 6500 mm
Maksymalny moduł: 25,4
Szerokość czoła ząbkowanego: 400 mm
(5) Koło zębate
ZTIC Gear zainwestował w znaczne zasoby i osiągnął wiele innowacji dzięki zębnikom.Właściwa kombinacja materiału, twardości i wykończenia pomiędzy zębnikiem a przekładnią ma kluczowe znaczenie dla długiej żywotności zainstalowanego sprzętu.Projektujemy i produkujemy koła zębate dostosowane do potrzeb każdego klienta, bez względu na to, jak wyjątkowa może być sytuacja.
4.Dokumenty zapewnienia jakości
Do Działu Zapewnienia Jakości należy składać następujące raporty:
a.Raport z chemii
b.Raport fizyczny
c.Dokumenty dotyczące obróbki cieplnej
CITIC HMC Q/HM 973.2-2007 Specyfikacja odlewów staliwnych do szlifierni
d.Raport z inspekcji ultradźwiękowej (przed i po naprawie)
mi.Raport z kontroli magnetyczno-proszkowej (przed i po naprawie)
f.Raport wymiarowy
g.Mapy naprawy spoin
h.Procedury spawania i protokół kwalifikacji procedury
i.Kwalifikacje spawacza
j.Kwalifikacje inspektora badań nieniszczących
5. Parametry techniczne wieńca zębatego młyna
| Przedmiot | Cechy konstrukcyjne | Miara przetwarzania | Treść testowa |
| Obwód zębaty | (1) GS42CrMo4Alloy Steel (zastrzeżone standardy korporacyjne) HB 220~240 (2) półstrukturalne, Y-Spoke (3) śrubowy (4) rozsądna struktura uszczelniająca i wyrównująca ze stali stopowej (własne standardy korporacyjne) |
(1) zewnętrzna rafinacja stali (RH argon i obróbka próżniowa) (2) zastrzeżona technologia piasku wiszącego na zimno w celu zapewnienia odlewu, gęste zęby; (3) normalizacja (zastrzeżona technologia), aby zapewnić twardość powierzchni zęba; Później (4) szorstkie frezowanie, czas zwolnienia, naprawa powierzchni złącza, a następnie drobna rolka (5) zastrzeżona, domowa płyta grzewcza, drobna hobbing |
(1) właściwości mechaniczne i skład chemiczny odlewów (norma wewnętrzna) (2) obróbka zgrubna po testach dźwiękowych (3) półwykończenie, wykończenie po badaniach ultradźwiękowych i kontroli cząstek magnetycznych; (4) inspekcja cząstek magnetycznych powierzchni zębów, test twardości; (5) kontrola tolerancji zębów (6) fabryczny test obciążenia montażowego w celu sprawdzenia dokładności rozmiaru przekładni; |

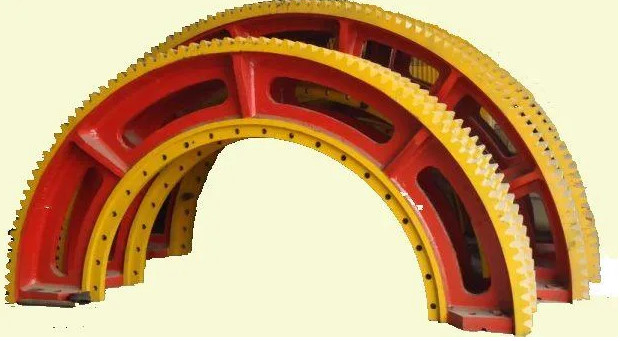

6. Objaśnienie zdjęcia z obwodem młyna
