Szczegóły Produktu:
Zapłata:
|
Nazwa produktu: | Piec obrotowy do granulacji utleniania | Stan: | Nowy |
---|---|---|---|
Typ łożyska: | Zwój | Rodzaj: | Cementowy piec obrotowy |
APLIKACJA: | kamienie i materiały sypkie | Gwarancja: | 12 miesięcy |
Waga: | 329-988 t | Uasge: | Materiały budowlane, chemiczne |
Branża aplikacji: | Cementownia, huta, zakład chemiczny i spalarnia | Port: | QingDao, TianJian, Szanghaj |
Piec obrotowy do utleniania cementu Piec obrotowy do granulowania
.Podstawowe wprowadzenie pieca obrotowego do granulacji utleniania (piec obrotowy cenmentowy)
Piec obrotowy do peletek utlenionych jest głównym wyposażeniem do produkcji peletów prażonych w grudkowni.Dokładność wykrywania temperatury w każdym punkcie pieca obrotowego ma decydujące znaczenie dla jakości, wydajności, zużycia energii, kosztów i bezpiecznej eksploatacji urządzenia.efekt.Obrót pieca obrotowego powoduje wiele niedogodności w dokładnym pomiarze temperatury w piecu obrotowym.Dlatego wybór dokładnego, ekonomicznego i praktycznego systemu pomiaru temperatury w piecu obrotowym jest ważnym sposobem zapewnienia normalnej produkcji pieca obrotowego.
.Charakterystyka wydajności pieca obrotowego do granulacji utleniania (piec obrotowy cenmentowy)
(1) Korpus pieca jest spawany płytą ze stali stopowej o bardzo dużej odporności na zużycie, która ma doskonałą odporność na zużycie, odporność na ściskanie i odporność na korozję, a jej żywotność jest ponad 3 razy większa niż w przypadku zwykłych pieców obrotowych.
(2) Koła zębate, łożyska ślizgowe i inne urządzenia zostały specjalnie zoptymalizowane w celu zmniejszenia awaryjności, a proces pracy jest bardzo stabilny.
(3) Uszczelnienie głowicy pieca i ogona pieca jest stosunkowo rozsądne, utrata ciepła jest znacznie zmniejszona, emisja pyłu jest skutecznie zapobiegana, a środowisko przetwarzania i produkcji ulega poprawie.
(4) Objętość cylindra jest stosunkowo duża, wydajność przetwarzania materiału jest duża, a wydajność wzrasta o 30%-40%.
(5) Wydajność kalcynacji tlenku cynku jest bardzo wysoka, kalcynacja jest dokładniejsza, a stopień i stopień recyklingu tlenku cynku ulegają poprawie.
(6) Zużycie energii i zużycie energii elektrycznej są stosunkowo niskie, a koszty operacyjne są stosunkowo niskie.
.Zasada działania utleniania peletyzującego pieca obrotowego (cementowy piec obrotowy)
W piecu obrotowym znajduje się wymurówka z cegieł ogniotrwałych i urządzenie do wymiany ciepła, które obraca się z małą prędkością.Surowiec i gorące gazy spalinowe są na ogół wymieniane ciepło w przeciwprądzie, a materiał jest dodawany z górnej części pieca.Dzięki skośnemu montażowi walca, podczas obrotu, surowce w piecu poruszają się w kierunku osiowym, natomiast obracają się w kierunku obwodowym.Palnik wtryskuje paliwo na dolnym końcu, a spaliny są odprowadzane przez Gao Rui.Surowce są podgrzewane podczas procesu przenoszenia, a po zmianach fizykochemicznych stają się produktami kwalifikowanymi i są odprowadzane z dolnego końca.
.Charakterystyka i praktyczne znaczenie utleniającego pieca obrotowego do granulowania
Piec obrotowy do peletów utleniających charakteryzuje się dużą zdolnością adaptacji do surowców, zaawansowaną technologią i dobrą jakością peletów.Rozwój i produkcja peletów może zaspokoić zapotrzebowanie na surowce po remoncie wielkiego pieca, rozwiązać problemy związane z niewystarczającym klinkierem, wysokimi kosztami outsourcingu i niestabilną jakością oraz obniżyć koszty produkcji;Rozsądne, sprzyja stabilnej i wysokiej wydajności wielkich pieców, a udział koksu jest zmniejszony;Inwestycja w projekt jest niewielka, a budowa szybka, co nie tylko daje dobre bezpośrednie korzyści ekonomiczne, ale także przynosi oczywiste pośrednie korzyści ekonomiczne dla produkcji wielkopiecowej firmy i zapewnia zatrudnienie dla społeczeństwa.możliwości i przynoszą pewne korzyści społeczne.
Cementowy piec obrotowyparametry techniczne
NIE. | Model | Parametr | Przenoszenie | Wspierać się | Typ bloku | Pas koła (maks.)Φ×b(m)(t) | Waga (t) | |||||||
Nachylenie (%) | obr/min (obr/min) | Wydajność (t/h) | Rodzaj | Mechaniczny | Hydraulika wielopunktowa | Ilość biegów | Typ łożyska | |||||||
Silnik (kW ) | Reduktor | Punkty hydrauliczne |
Wyjściowy moment obrotowy (kNm) |
|||||||||||
1 | Φ4,0 × 30 m | 3,5 | 0,47~1,4 | 60 (90) | Jednostronna przekładnia mechaniczna | ZSN4-315-092 190KW | ZSY630 stosunek prędkości: 63 |
2 | zwój | Pojedynczy korek hydrauliczny | Φ4,81×0,65/0,692G=22,5 | 329 | ||
2 | Φ5,0 × 33m | 4.36 | 0,95 max1,27 |
110 (152) | Jednostronna elastyczna transmisja | YZP400L2-6 330KW | ZSY630 stosunek prędkości: 40 |
Dwa punkty po jednej stronie | 144 | 2 | zwój | Podwójny korek hydrauliczny | Φ6,1×0,766/0,85G=50 | 646 |
3 | Φ5,0 × 35m | 4.25 | 0,3~1,3 | 120 (165) | Jednostronna przekładnia hydrauliczna | Cztery punkty po obu stronach | 82,5×4 | 2 | zwój | Pojedynczy korek hydrauliczny | Φ6,1 × 0,76/0,87 G=47,7 | 635 | ||
4 | Φ5,9 × 38 m | 4.25 | 0,5~1,5 | 200 (268) | Przekładnia hydrauliczna po obu stronach | Cztery punkty po obu stronach | 87,5×4 | 2 | zwój | Pojedynczy korek hydrauliczny | Φ7,2 × 0,96/1,0 G=81,46 | 960 | ||
5 | Φ6.1×40m | 4.25 | 0,45~1,35 | 220 (305) | Przekładnia hydrauliczna po obu stronach | 2 | zwój | Pojedynczy korek hydrauliczny | Φ7,4×0,96/1,0G=83,9 | 988 | ||||
6 | Φ6,4 × 45 m | 4.25 | 0,45~1,5 | 240 (333) | Przekładnia mechaniczna po obu stronach | YP2-450L2-6 400×2 | Stosunek prędkości ZSY800: 63 | 2 | zwój | Pojedynczy korek hydrauliczny | Φ7,4×0,96/1,0G=83,9 |

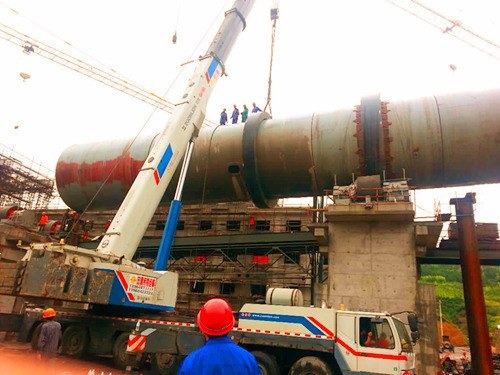

Cementowy piec obrotowywyjaśnienie zdjęć
