Szczegóły Produktu:
Zapłata:
|
Materiał: | Stal 42CRMO/17crnimo6 | podanie: | Piec obrotowy i młyn kulowy |
---|---|---|---|
Średnica: | Min. 100 mm do 16000 mm wieniec zębaty | Waga: | Maksymalnie 120 MT pojedynczego kawałka |
Zakres modułów: | Moduł 10 do modułu 70 | Normy/Certyfikaty: | UNI EN ISO, AWS, ASTM, ASME, DIN |
Maksymalny moduł: | 45 przez hob | Aplikacje: | Przemysł cementowy i mineralny |
Maszyny do cięcia kół zębatych: | Frezarka CNC 16m | Obróbka cieplna: | hartowanie |
High Light: | 42CRMO Stalowe koło zębate młyna kulowego,górnicze koło zębate młyna kulowego,koło zębate młyna HRC57 |

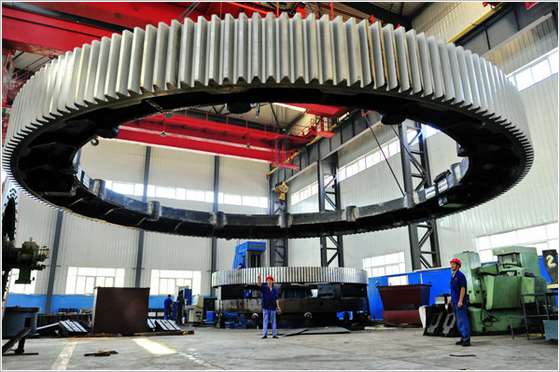

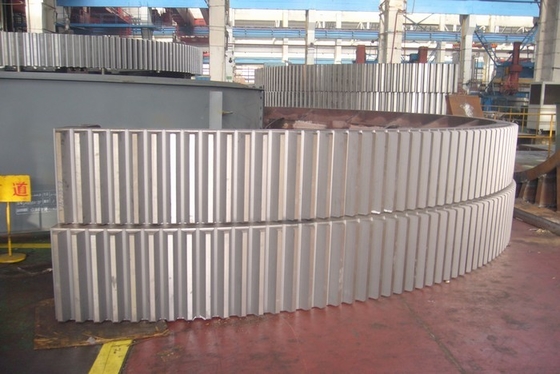

Wysokiej jakości odlewane ze stali stopowej koło pierścieniowe młyna kulowego do górnictwa cementu
Duże koło zębate jest podzielone na dwie połówki, a szerokość zęba ma kształt litery Y, aby zapewnić dobrą sztywność koła zębatego.Obie strony dużego kołnierza zębatego są obrabiane, obie mogą pasować do kołnierza cylindra i mogą być używane przez obracanie.Zębnik i wałek są w całości kute, oba końce wałka są symetryczne, oba frezy mają rowek wpustowy, mogą być również wykorzystywane do toczenia.
Przekładnia wykonana ze staliwa stopowego ZG35CrMo o twardości po obróbce cieplnej HB260 ~ 300. Materiał zębnika to 17CrNiMo6, proces nawęglania i hartowania + szlifowanie, twardość powierzchni zęba HRC57 ~ 61.
(1) Koło zębate
1) Przyjęto wytapianie łuku próżniowego, rafinację kadzi, materiały do odgazowywania próżniowego
2) Kucie zgodnie z międzynarodowymi standardami, ultradźwiękowe odkuwki kontrolne
(2) duży sprzęt
1) Odlewanie przyjmuje technologię pełnego pierścienia pionowego
2) Zastosowanie programu symulacyjnego, określenie odpowiedniego procesu utwardzania, określenie bramy, nachylenie, odpowiedni rozmiar pionu, poprawa jakości odlewu, zmniejszenie wad i obniżenie kosztów;
3) Precyzyjny sprzęt do przetwarzania przekładni, poprawiający dokładność i chropowatość powierzchni przekładni;
4) Analiza metodą elementów skończonych naprężeń strukturalnych i ugięcia ugięcia dużego koła zębatego w celu określenia modyfikacji kształtu zębnika;
5) Gdy duże koło zębate jest obrabiane na obrabiarce, po zakończeniu sprawdź zazębienie zębnika, aby upewnić się, że kształt zęba i kierunek zębów są całkowicie spójne.
