Szczegóły Produktu:
Zapłata:
|
| Model: | Seria H. | Nazwa produktu: | suszarka obrotowa |
|---|---|---|---|
| Funkcja: | suszenie w niskiej temperaturze | Korzyść: | duża pojemność niski koszt |
| Wydajność (t / h): | 1,9-76 | Kubatura muszli (m3): | 9–285 |
| instalacja Obliquity (%): | 3 ~ 5 | Najwyższa temperatura powietrza wlotowego (℃): | 700-800 |
| Silnik główny (kw): | 7,5-160 | Waga (T): | 9-135 |
| High Light: | Obrotowa osuszacz powietrza 76T / H,obrotowa suszarka powietrza 1,9T / H |
||
duża pojemność niskie zużycie niskie koszty Suszarka obrotowa Suszenie w niskiej temperaturze

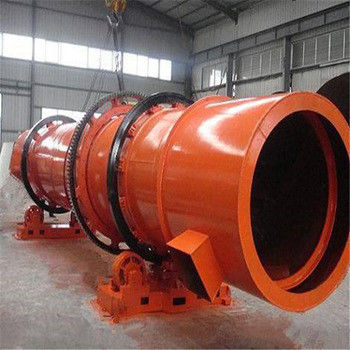

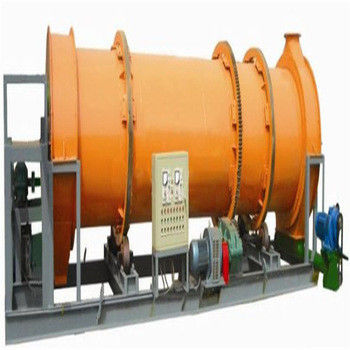

Suszarka obrotowa
Suszarka obrotowa służy do spalania twardego magnetycznego proszku ferrytowego;może być również stosowany w przemyśle cementowym, metalurgicznym, chemicznym.Urządzenie składa się z pieca głównego i jego wspomagającej transmisji, rury chłodzącej, układu paliwowego, sterowania elektrycznego, drugich urządzeń wiatrowych, urządzenia odpylającego i korpusu pieca podgrzewającego.Posiada alarm przekroczenia temperatury, alarm przeciążenia, automatyczną kontrolę temperatury pracy i funkcje regulacji tlenu w piecu.
Zasada działania suszarki obrotowej:
Mokry materiał jest wprowadzany z jednego końca suszarki, pod odwróconą deską do kopiowania wewnętrznej tkaniny cylindra, materiał jest równomiernie rozprowadzany i rozpraszany w suszarce i całkowicie styka się ze strumieniem gorącego powietrza (przeciwprąd), aby przyspieszyć przenoszenie ciepła suszenia i siłę napędową przenoszenia masy.Podczas procesu suszenia materiał w tablicy do kopiowania i strumień gorącego gazu z nachyleniem roli, może regulować ruch do innej sekcji, podobnego do gwiazdy zaworu wylotowego, aby rozładować gotowe produkty.
Zastosowania suszarki obrotowej:
1. Jest stosowany do dużych cząstek w przemyśle chemicznym, wydobywczym, metalurgicznym i innych gałęziach przemysłu, niż w przypadku ważnych materiałów.
Takich jak: ruda, żużel wielkopiecowy, węgiel, proszek metalowy, fosforan, siarczan amonu.
2. Do proszku mają specjalne wymagania, takie jak: środek spieniający, osad osadu czynnego, strącany węglan wapnia, aktywowana glinka, proszek magnetyczny, grafit, osady.
Funkcja:
Wymagają suszenia w niskiej temperaturze i wymagają dużych ilości ciągłego suchego materiału.
Suszarnia obrotowa charakteryzuje się wysokim stopniem mechanizacji, dużą zdolnością produkcyjną.
Płyn przepływa przez cylinder, opór jest mały, funkcja zużycia jest niska.
Silna zdolność adaptacji do właściwości materiału.
Stabilna praca, niskie koszty eksploatacji i dobra jednorodność wysuszonego produktu.
Suszarka obrotowa serii H.
| Spec./m (Średnica × długość) |
Kubatura muszli (m3) |
Pojemność (t / h) |
Instalacja Pochyłość (%) |
Najwyższy wlot Temperatura powietrza (℃) |
Głównym silnikiem (kw) |
Waga (t) |
| Φ1,2 × 8,0 | 9.0 | 1,9 ～ 2,4 | 3 ～ 5 | 700 ～ 800 | 7.5 | 9 |
| Φ1,2 × 10 | 11.3 | 2,4 ～ 3,0 | 3 ～ 5 | 700 ～ 800 | 7.5 | 11 |
| Φ1,5 × 12 | 21.2 | 4,5 ～ 5,7 | 3 ～ 5 | 700 ～ 800 | 15 | 18.5 |
| Φ1,5 × 14 | 24.7 | 5,3 ～ 6,6 | 3 ～ 5 | 700 ～ 800 | 15 | 19.7 |
| Φ1,5 × 15 | 26.5 | 5,7 ～ 7,1 | 3 ～ 5 | 700 ～ 800 | 15 | 20.5 |
| Φ1,8 × 12 | 30.5 | 6,5 ～ 8,1 | 3 ～ 5 | 700 ～ 800 | 18.5 | 21.5 |
| Φ1,8 × 14 | 35.6 | 7,6 ～ 9,5 | 3 ～ 5 | 700 ～ 800 | 18.5 | 23 |
| Φ2,2 × 12 | 45.6 | 9,7 ～ 12,2 | 3 ～ 5 | 700 ～ 800 | 22 | 33.5 |
| Φ2,2 × 14 | 53.2 | 11,4 ～ 14,2 | 3 ～ 5 | 700 ～ 800 | 22 | 36 |
| Φ2,2 × 16 | 60.8 | 13,0 ～ 16,2 | 3 ～ 5 | 700 ～ 800 | 22 | 38 |
| Φ2,4 × 14 | 63.3 | 13,5 ～ 16,9 | 3 ～ 5 | 700 ～ 800 | 37 | 45 |
| Φ2,4 × 18 | 81.4 | 17,4 ～ 21,7 | 3 ～ 5 | 700 ～ 800 | 37 | 49 |
| Φ2,4 × 20 | 90.4 | 19,3 ～ 24,1 | 3 ～ 5 | 700 ～ 800 | 45 | 54 |
| Φ2,4 × 22 | 99,5 | 21,2 ～ 26,5 | 3 ～ 5 | 700 ～ 800 | 45 | 58 |
| Φ2,6 × 24 | 127,4 | 27,2 ～ 34,0 | 3 ～ 5 | 700 ～ 800 | 55 | 73 |
| Φ3,0 × 20 | 141,3 | 30,1 ～ 37,7 | 3 ～ 5 | 700 ～ 800 | 75 | 85 |
| Φ3,0 × 25 | 176,6 | 37,7 ～ 47,1 | 3 ～ 5 | 700 ～ 800 | 75 | 95 |
| Φ3,2 × 25 | 201 | 42,9 ～ 53,6 | 3 ～ 5 | 700 ～ 800 | 90 | 110 |
| Φ3,6 × 28 | 285 | 60,8 ～ 76,0 | 3 ～ 5 | 700 ～ 800 | 160 | 135 |
Suszarka obrotowa z ogrzewaniem pośrednim
| Pozycja Średnica cylindra × Długość cylindra |
Inner Dia.Zewnętrzny Cylinder (mm) |
Inner Dia.Wewnętrzny Cylinder (mm) |
Długość cylindra (m) |
Objętość cylindra (m3) |
Nachylenie cylindra | Rodzaj podnośnika | Najwyższa temperatura powietrza dolotowego (℃) |
Wymiary (m) |
| Φ1,5 × 15 m Φ1,5 × 17 m Φ1,5 × 19 m |
1500 | 500 | 15 17 19 |
20,27 22,97 25,68 |
3–5% | Rodzaj podnoszenia | 850 | 16,2 × 2,7 × 2,7 18,2 × 2,7 × 2,7 20,0 × 2,9 × 2,9 |
| Φ1,8 × 21 m Φ1,8 × 23 m Φ1,8 × 25 m |
1800 | 650 | 21 23 25 |
35,91 39,33 42,75 |
3–5% | Rodzaj podnoszenia | 850 | 22,5 × 2,7 × 2,7 24,5 × 2,9 × 2,9 26,5 × 2,9 × 2,9 |
| Φ2,2 × 21 m Φ2,2 x 23 m Φ2,2 x 25 m |
2200 | 800 | 21 23 25 |
58.10 63,61 69,15 |
3–5% | Rodzaj podnoszenia | 850 | ——— |
