Wibracyjny sitowy do górnictwa, odporny na zużycie, stalowa płyta, wielowarstwowa klasyfikacja
Wprowadzenie
To urządzenie do mechanicznego oddzielania przez filtrowanie, używane do obróbki zawiesin stałych. Składa się z sita i wibratora. Rozmiar sita jest określony przez wielkość oczek, przy czym oczka poniżej 50 uważa się za grube, a 80 oczek i więcej za drobne. Wibrator to koło mimośrodowe, które obraca się pod wpływem silnika, powodując wibracje ramy sita. Gdy zawiesina przepływa na powierzchnię sita, grubsze cząstki stałe są zatrzymywane i odprowadzane z jednego końca wzdłuż nachylonej powierzchni. Drobniejsze cząstki stałe, wraz z cieczą zawiesiny, przepływają przez otwory sita do zbiornika zawiesiny.
Zastosowania
Seria ta nadaje się do odwadniania, usuwania mediów, odmulania i klasyfikacji różnych materiałów węgla, metalurgii, przeróbce mineralnej, wytwarzaniu energii, przemyśle lekkim i produkcji cukru. Oferuje wysoką wydajność przetwarzania i efektywność przesiewania.
Zasada działania
nSito działa poprzez ciągłe wyrzucanie materiału w górę pod kątem na powierzchni sita pod wpływem sił wstrząsowych. Materiał jest rozluźniany podczas podnoszenia, a kolizja z powierzchnią sita zmusza cząstki równe lub mniejsze niż otwory sita do przejścia, co pozwala na odwadnianie, separację lub klasyfikację.
Zasada samoczynnej synchronizacji:Wibrator sita typu B nie ma wymuszonego połączenia i nie ma przekładni między dwoma wałami. Aby zapewnić, że sito wibruje po linii prostej, dwa wały muszą działać w ścisłej synchronizacji i w przeciwnych kierunkach. Jest to naturalnie osiągane w systemie wibracyjnym, takim jak sito dwuwałowe.
Zasada działania amortyzatora:Zarówno w stanie roboczym, jak i zaparkowanym, gumowy blok nie styka się z otworem podstawy. Wywiera symetryczny nacisk na skrzynię sita, utrzymując stabilną pozycję i eliminując wibracje boczne i skręcanie.
Gdy skrzynia sita wibruje podczas zaparkowanej wibracji rezonansowej, amplituda skrzyni sita przekracza szczelinę między gumowym blokiem a otworem podstawy. W tym momencie wibracja musi pokonać tarcie dynamiczne między gumowym blokiem a skrzynią sita. Tarcie tłumi część energii kinetycznej, ograniczając amplitudę rezonansową do trzech razy amplitudy roboczej. Siła tłumienia jest regulowana za pomocą śruby regulacyjnej.

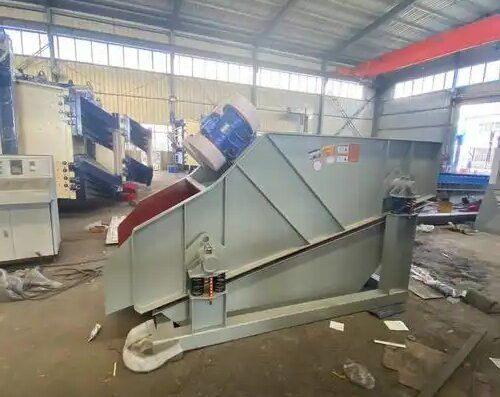

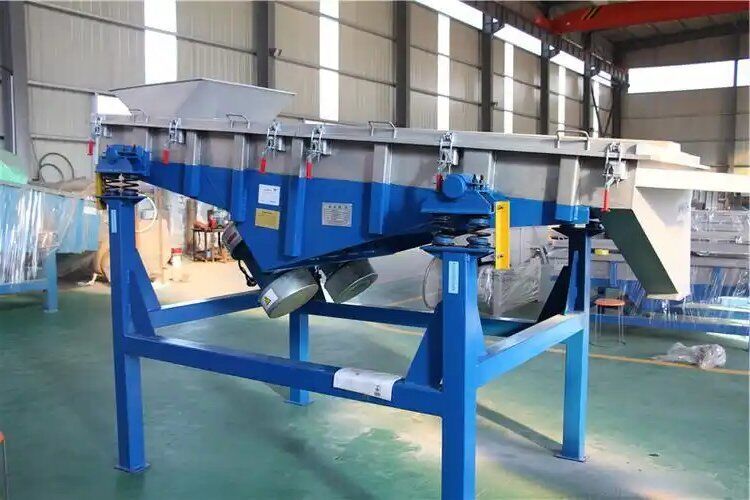

Wyświetlanie produktu
Parametry produktu
| Model |
Specyfikacje sita |
Warstwa sita |
Rozmiar oczek |
Rozmiar podawania |
Wydajność przetwarzania |
Moc silnika |
Waga całkowita |
Częstotliwość wibracji |
Podwójna amplituda |
Pochylenie sita |
Wymiary |
| |
(D*S)(mm) |
Warstwa |
mm |
mm |
(t/h) |
kw |
kg |
(Hz) |
(mm) |
°C |
(D*S*W)(mm) |
| ZSSW1237 |
3700*1200 |
1 |
4-50 |
≤200 |
10-100 |
5.5*2 |
2250 |
16 |
6-8 |
15 |
3800*2050*1920 |
| 2ZSW1237 |
3700*1200 |
2 |
4-50 |
≤200 |
10-100 |
5.5*2 |
3345 |
16 |
6-8 |
15 |
3800*2050*2200 |
| ZSW1443 |
4300*1400 |
1 |
4-50 |
≤200 |
10-150 |
5.5*2 |
4100 |
16 |
6-8 |
15 |
4500*3040*2500 |
| 2ZSW1443 |
4300*1400 |
2 |
4-50 |
≤200 |
10-150 |
5.5*2 |
4900 |
16 |
6-8 |
15 |
4500*3040*2700 |
| 3ZSW1443 |
4300*1400 |
3 |
4-50 |
≤200 |
10-150 |
5.5*2 |
5870 |
16 |
6-8 |
15 |
4500*3040*2820 |
| 2ZSW1548 |
4800*1500 |
2 |
5-50 |
≤200 |
15-200 |
7.5*2 |
5836 |
16 |
8-10 |
15 |
4800*3140*2814 |
| 3ZSW1548 |
4800*1500 |
3 |
5-50 |
≤200 |
15-200 |
7.5*2 |
6900 |
16 |
8-10 |
15 |
4799*3140*3014 |
| 2ZSW1848 |
4800*1800 |
2 |
5-50 |
≤300 |
50-500 |
7.5*2 |
6489 |
16 |
8-10 |
15 |
4799*3440*2814 |
| 3ZSW1848 |
4800*1800 |
3 |
5-50 |
≤300 |
50-500 |
7.5*2 |
7750 |
16 |
8-10 |
15 |
4799*3440*3014 |
| 4ZSW1848 |
4800*1800 |
4 |
5-50 |
≤200 |
50-500 |
11*2 |
8300 |
16 |
8-10 |
15 |
4799*3440*3503 |
| 2ZSW1860 |
6000*1800 |
2 |
5-150 |
≤300 |
80-600 |
11*2 |
9950 |
16 |
8-10 |
15 |
6000*3440*3326 |
