Kruszarka stożkowa serii PXH do kruszenia granitu, gabro i wapienia stosowana w kopalniach metali i betonu
Profil
Wydajność: Zależna od dostępności
Rozmiar wsadu: 1065-1525mm
Materiały do zastosowania: wapień, granit, gabro, bazalt, kamień rzeczny, odpady węglowe, kwarc, diabaz, ruda żelaza, ruda miedzi, ruda cynku, ruda manganu itp. (twardy kamień).
Zastosowanie: Piasek maszynowy, asfalt, wapień, granit, gabro, bazalt, kamień rzeczny, odpady węglowe, kwarc, diabaz, ruda żelaza, ruda miedzi, ruda cynku, ruda manganu itp. (twarda skała). Beton, kopalnie metali, przemysł chemiczny, autostrady, koleje, metalurgia, budownictwo, drogi, gospodarka wodna
Zasada działania
Silnik napędza wał poziomy do obrotu, który z kolei napędza tuleję mimośrodową do obrotu za pośrednictwem przekładni. Tuleja mimośrodowa następnie napędza ruchomy stożek do obrotu po okręgu, co pozwala na ciągłe wyciskanie i kruszenie kamieni. Regulując cylinder hydrauliczny na dnie ruchomego stożka, ruchomy stożek można przesuwać w górę i w dół, co ułatwia regulację wielkości otworu wylotowego, a tym samym wielkości cząstek produktu. Jednocześnie cylinder hydrauliczny zapewnia również ochronę przed żelazem. Kiedy niezniszczalny przedmiot dostanie się do komory kruszenia, cylinder hydrauliczny może automatycznie opuścić ruchomy stożek, uwalniając w ten sposób blok żelaza i kontynuując kruszenie.
Zalety produktu
- Komora kruszenia nadaje się do wszystkich rodzajów warunków kruszenia, z lepszą wydajnością kruszenia.
- Część ścieralna ze stali manganowej jest częścią standardową, a chromowana wkładka stożka stałego i wkładka dolnej ramy są częściami opcjonalnymi.
- Skuteczne uszczelnienie pyłoszczelne jest wyposażone w dmuchawę nadciśnieniową, aby zapobiec przedostawaniu się pyłu do urządzenia mimośrodowego i napędowego oraz przedłużyć żywotność łożyska kruszarki.
- Zrównoważona konstrukcja, to konstrukcja mobilnej lub stałej operacji kruszenia, dzięki czemu siła uderzenia przenoszona na ramę nośną kruszarki jest niewielka.
- Tuleja i uszczelnienie belki, bez zdejmowania belki, można łatwo wymienić, co zmniejsza nakład pracy, czas i zużycie sprzętu oraz straty w produkcji spowodowane postojem.
- Ciężkie, integralne wrzeciono, wyposażone w opatentowaną tuleję wrzeciona z gwintem ze stali stopowej, zmniejsza naprężenia wrzeciona.
- Nakrętka blokująca ruchomy stożek z pierścieniem tnącym może uprościć demontaż wkładki ruchomego stożka
- Konstrukcja ramy o wysokiej wytrzymałości, nawet w złych warunkach kruszenia, może również działać bezawaryjnie i przedłużać żywotność.
- Wrzeciono i ruchomy stożek są odlewane razem, aby uniknąć poluzowania ruchomego stożka w procesie kruszenia.
- Zewnętrzne urządzenie regulacyjne luzu kół zębatych.
- Wskaźnik zużycia łożyska oporowego uwalnia nieszkodliwy proszek srebrny do oleju smarującego, gdy osiągnie zużycie przez grubość
- System kontroli położenia wrzeciona może łatwo regulować wrzeciono, aby skompensować zużycie wkładki i kontrolować wielkość cząstek produktu.
Parametry produktu z Kruszarka do kamienia
| Model |
Rozmiar wsadu
mm(in) |
Prędkość zębnika
RPM
|
Moc maks.
kW(KM) |
125mm
(5.0") |
140mm
(5.5") |
150mm
(6.0") |
165mm
(6.5") |
175mm
(7.0") |
190mm
(7.5") |
200mm
(8.0") |
215mm
(8.5") |
230mm
(9.0") |
240mm
(9.5") |
250mm
(10.0") |
42-65 |
1065
(42) |
600 |
375
(500) |
— |
2010
(2220) |
2335
(2575) |
2515
(2775) |
2870
(3165) |
— |
— |
— |
— |
— |
— |
50-65 |
1270
(50) |
600 |
375
(500) |
— |
— |
2395
(2645) |
2780
(3065) |
2935
(3240) |
— |
— |
— |
— |
— |
— |
54-75 |
1370
(54) |
600 |
450
(600) |
— |
— |
2885
(3185) |
2985
(3295) |
3145
(3470) |
3335
(3680) |
3485
(3845) |
— |
— |
— |
— |
62-75 |
1575
(62) |
600 |
450
(600) |
— |
— |
2890
(3190) |
3615
(3985) |
3815
(4210) |
4205
(4640) |
4330
(4775) |
— |
— |
— |
— |
60-89 |
1525
(60) |
600 |
600
(800) |
— |
— |
— |
4195
(4625) |
4540
(5005) |
5080
(5600) |
5295
(5840) |
5530
(6100) |
5805
(6400) |
— |
— |
60-110E |
1525
(60) |
600 |
1200
(1600) |
— |
— |
— |
— |
5535
(6100) |
6945
(7655) |
7335
(8085) |
7570
(8345) |
8280
(9130) |
8595
(9475) |
8890
(9800) |
Powyższa zdolność przetwarzania opiera się na następujących założeniach: podawanie 100% przez szerokość otworu podawczego 80%; 80% przez 60% szerokości otworu podawczego i 50% przez rozmiar sita 10% maksymalnego bloku podawczego. Wartości te są odpowiednie dla materiałów o gęstości nasypowej 1,6 t/m3 (100 funtów/in3).
Wszystkie wartości wydajności są obliczane przy maksymalnym mimośrodzie każdego urządzenia. Wszystkie możliwości zależą od zastosowania. Czynniki, które należy wziąć pod uwagę przy określaniu całkowitej wydajności kruszenia, obejmują: charakterystykę materiału, wielkość podawania, rozkład materiału, wskaźnik pracy, zawartość wody i metodę podawania.
| Model kruszarki |
Waga kruszarki(kg) |
Zespół belki |
Zespół wrzeciona |
Zespół wrzeciona |
Zespół dolnej ramy |
Zespół kontroli położenia wrzeciona |
Zespół mimośrodowy |
42-65 |
119,750 |
20,500 |
80,100 |
23,130 |
29,570 |
4,040 |
3,080 |
50-65 |
153,300 |
30,840 |
54,880 |
28,120 |
29,570 |
4,040 |
3,080 |
54-75 |
242,220 |
38,100 |
85,050 |
38,560 |
62,140 |
5,400 |
5,720 |
62-75 |
298,460 |
69,850 |
109,320 |
42,180 |
62,240 |
5,400 |
5,720 |
60-89 |
398,250 |
65,320 |
154,680 |
66,220 |
82,780 |
10,430 |
8,940 |
60-110E |
553,383 |
103,964 |
169,010 |
103,874 |
114,986 |
21,275 |
17,900 |

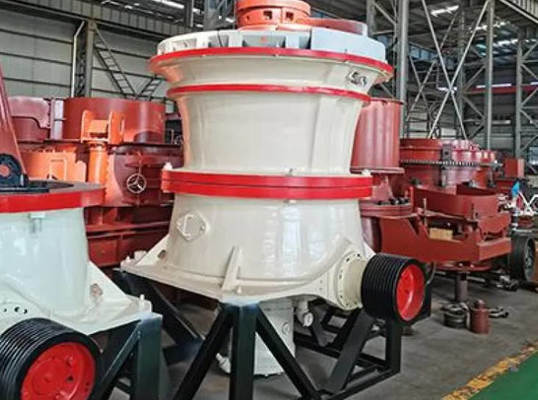

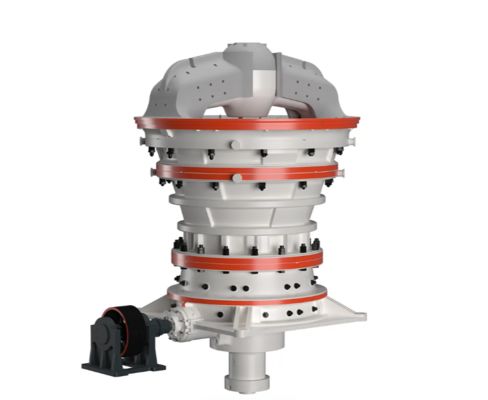

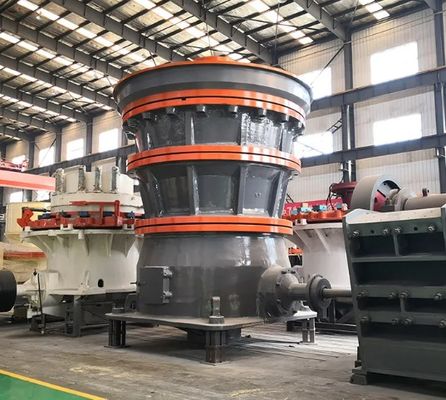

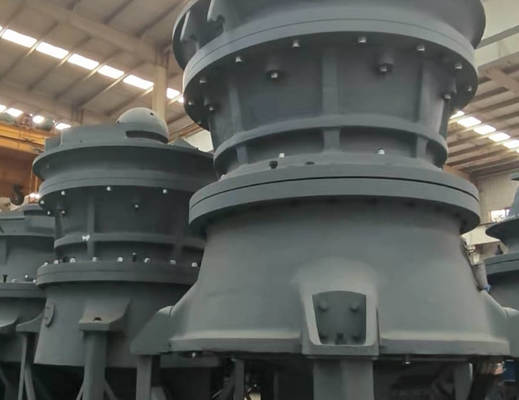

Wyświetlacz produktu z Kruszarka do kamienia
Kruszarka do kamienia
FAQ
P: Dlaczego wierzymy w luoyang zhongtai industries co., ltd:
O: 1. Ponad 30 lat doświadczenia.
2. Jesteśmy wiodącym profesjonalnym dostawcą maszyn górniczych, maszyn budowlanych, odlewów maszyn i części kutych.
3. Wszystkie produkty uzyskały certyfikat zarządzania jakością ISO9901:2000 oraz certyfikaty CE, ROHS.
P: Czas dostawy:
O: Czas realizacji części 1-2 miesiące, maszyn 2-3 miesiące.
P: Warunki płatności:
O: Akceptuj typ płatności: T/T, L/C, Western union, gotówka.
30% depozytu po podpisaniu umowy. Pełna płatność przed wysyłką.
P: Gwarancja jakości?
O: Czas gwarancji: jeden rok dla głównych maszyn. Jeśli coś jest nie tak, zapewnimy poradę techniczną i natychmiast znajdziemy rozwiązanie. W przypadku tych części zużywających się gwarantujemy wysokiej jakości części do długoterminowych dostaw.
P: Obsługa posprzedażna?
O: Możemy dostarczyć instrukcję techniczną do testu działania maszyn i konserwacji części, jeśli użytkownik końcowy potrzebuje.
