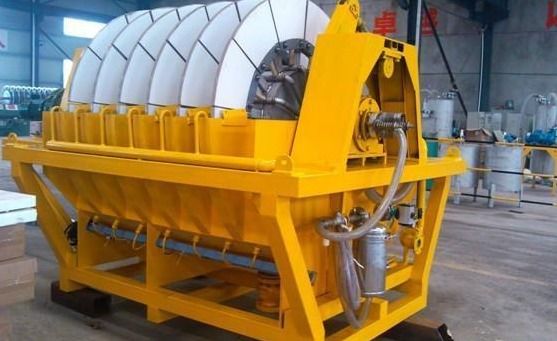

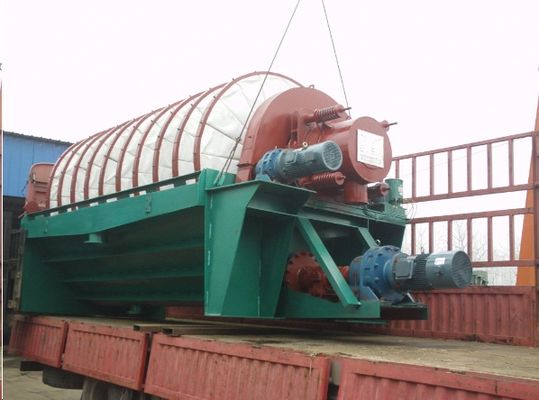

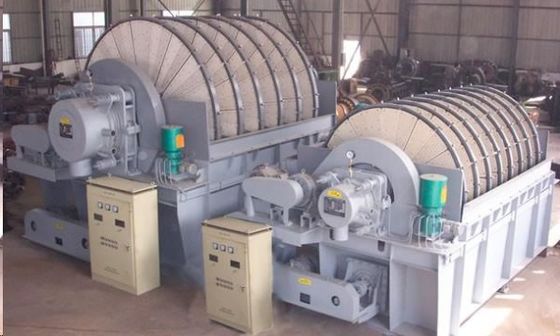

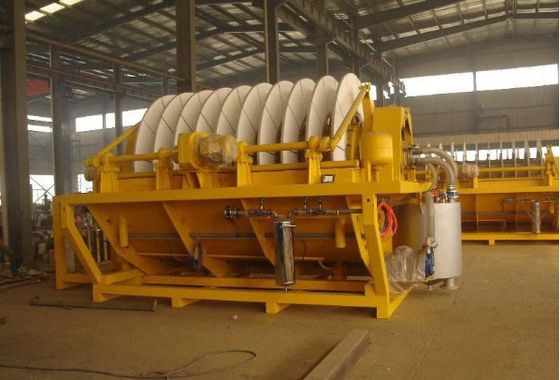

Filtr dyskowy GPY z kompaktową strukturą i nowymi plastikowymi płytami sektorowymi
Filtr dyskowy serii GPY jest wysoce wydajnym urządzeniem do separacji stałych i cieczy, wykorzystywanym głównie do odwodniania drobnych materiałów, takich jak czyste węgiel i odpady.Można go również zastosować do separacji stałego i płynnego w takich dziedzinach jak hutnictwo, inżynierii chemicznej, ropy naftowej i oczyszczania ścieków.
Zasada działania
Pod wpływem różnicy ciśnienia wytwarzanej przez pompę próżniową, cząstki stałe w obróbce powstają w formie ciasta na szmatce filtracyjnej,podczas gdy płyn jest przeciągany przez ciasto i prześcieradło filtrowe w celu uzyskania separacji stałego i płynnegoNastępnie ciasto wchodzi do strefy suszenia w celu dalszego odwodnienia, a wreszcie jest wypuszczane przez sprężone powietrze i szkrab.
Główne cechy
1.Urządzenie przesyłowe ma kompaktową strukturę, niezawodną pracę i może być regulowane bezstopniowo.
2. Zainstalować sprzęgło ograniczające moment obrotowy w celu zapewnienia ochrony przed przeciążeniem i zapewnienia bezpiecznej i niezawodnej pracy jednostki głównej.
3. centralny wał ma strukturę spawaną, która jest lekkie w wadze, ma dobrą sztywność, wysoką wytrzymałość i dużą zdolność rozładowania filtracji.który jest lekki i odporny na zużycie.
4Przyjmuje nowy rodzaj płyty plastikowej z punktem gwiazdkowym, która ma lekką wagę, wysoką wytrzymałość, dobrą hydrofobowość, wysoką szybkość otwierania, doskonałą odwodnienie i usunięcie ciasta,niska zawartość wilgoci filtrowanego ciasta, długą żywotność, odporną na korozję i łatwą w montażu.
5Przyjmuje tkaninę filtrującą z drutu ze stali nierdzewnej, która ma dobry efekt filtracji, niską zawartość wilgoci filtra, wysoki współczynnik rozlewu ciasta i długą żywotność.
6Przyjmuje się pływającą skrzynkę wypełniającą miotacza wiosłowego, która pozwala na pewne pływanie wału miotacza,zapewnienie dobrego efektu uszczelniającego i wygodnego wymiany części uszczelniających.
7Połączone zastosowanie natychmiastowego dmuchania powietrza i zawieszonego urządzenia wyładowania skrapu nie tylko zapewnia wysoki współczynnik wyładowania ciasta (osiągający ponad 90%),ale także pozwala szkrapać się wzdłuż dysku filtra, zapewniając dobry stan siły dla tarczy filtracyjnej i zmniejszając obciążenie jednostki głównej.
8Oprócz powyższych zalet, nowe produkty z serii GPY20-120 mają wymiary fundamentów i wymiary portu rozładowania zaprojektowane zgodnie z produktami PG.który jest wygodny do renowacji starych fabryk i aktualizacji sprzętu.
Filtr dyskowy serii GPY owyposażenie do obróbki rudydane techniczne:
| |
Jednostka |
GPY-40 |
GPY-60 |
GPY-80 |
GPY-100 |
GPY-120 |
| Obszar filtracyjny |
m2 |
40 |
60 |
80 |
100 |
120 |
| Średnica tarczy |
mm |
2700 |
| Liczba dysku |
|
4 |
6 |
8 |
10 |
12 |
| Prędkość spindala |
r/min |
1-0!167 |
0966-0.215 |
| Główna moc silnika |
Kw |
2.2 |
4 |
| Prędkość mieszalnika |
r/min |
73 |
| Silnik mieszania Prędkość pracy |
Kw |
2.2 |
4 |
| Rozmiar paszy |
|
Zawartość frakcji mniejszej niż 0,063 mm nie przekracza 35-40% |
| Koncentracja materiału |
g/l |
250-350 |
| Pojemność |
t/h |
8-12 |
12-18 |
16-24 |
20-30 |
24-36 |
| Woda produktu |
% |
22-24 |
| Wymiary (L×W×H) |
mm |
3217×3450×3275 |
4017×3450×3275 |
4817 × 3450 × 3275 |
5617×3450×3275 |
6417 × 3450 × 3275 |
| Waga |
Kilogramowo |
5485 |
7736 |
8754 |
10099.4 |
11189 |
Filtr dyskowy sprzętu do obróbki rudy
