Specjalny krusznik uderzeniowy do kruszenia grubej i średniej skały twardej
Opis produktuMaszyna do kruszenia kamieni
PFQ serii wirus silnego uderzenia kruszywa jest wysokiej wydajności uderzenia kruszywa opracowany przez naszą firmę, nasza firma uzyskała krajowy patent w 2005 ((patent nr.: ZL200420075315.4).Ten krusznik jest stosowany do pierwotnych, drugorzędne i drobne kruszenie różnych materiałów o wytrzymałości na ściskanie nie większej niż 250Mpa. Ma cechy wyjątkowej struktury, łatwej obsługi, wysokiej wydajności i oszczędności energii,Dobry produkt kształt-kubiczna jak, regulowany rozkład wielkości, uproszczenie procesu kruszenia, oszczędność kosztów itp. Może być szeroko stosowany w elektrotechnice, wodnej, autostrady sztucznego składnika kruszenia przemysłu i tak dalej.Projekt konstrukcyjny ma unikalny skrót pęknięte jamy i P, S, T złamane trzy obszary, zastosowanie obudowy wirnika rękaw bez klucza połączenia, wysokiej wydajności odporny na zużycie młotek płyty, wprowadzenie instalacji formularzy,Tilt Chock unikalny profil kontratak, wielo kierunkowy stojak do otwierania drzwi, śrub lub urządzenie hydrauliczne do otwierania wymiany części zużywanych, utrzymanie wygodniejsze.Maszyna duży typ ma również specjalne narzędzie o zmianie i podnoszenie pręty dla użytkowników do wyboru.
Zakres zastosowań
Urządzenia te charakteryzują się dużym rozmiarem pasma i wysoką wytrzymałością na ściskanie, szeroko stosowane w różnych gałęziach przemysłu, w tym cement, materiały budowlane, górnictwo,i mocy do grubo i średnio kruszenia materiałów o wytrzymałości na ciśnienie nieprzekraczającej 250MpaJest szczególnie odpowiedni do produkcji kruszyw budowlanych stosowanych w specjalnych gałęziach przemysłu, takich jak drogi drogowe, kolei i projekty ochrony wody, w tym materiały takie jak bazalt, granit,i kamienie rzekne.
Struktura produktuMaszyna do kruszenia kamieni
- Górna ramka (z lewej i prawej strony) tworząca workową jamę kruszącą i strefę kruszenia P
- Dolna ramka
- Jednostka wirnika
- Pierwsza jednostka regulacyjna (strefa kruszenia S)
- Druga jednostka regulacyjna (strefa kruszenia T)
- Jednostka przesyłowa
Zasada działania
Silnik napędza wirnika do pracy z dużą prędkością poprzez pasy V. Materiały wchodzą do jamy kruszywcy z wejścia, uderzone przez szybko obracające się młotki wirnika,a następnie odbić się swobodnie po uderzeniu w zębisty tarczy uderzeniowej w górnej części worka kruszenia jamyCiągle zderzają się i kruszą się z kolejnymi materiałami uderzającymi w górę.Duże bloki i materiały nie w pełni zmiażdżone podlegają ogromnym ciśnieniu i siłę gięcia pod działaniem grube zębowe płytki i młot w górnej części pęcherza kruszenia, łatwo grubo zmiażdżane, a następnie wchodzące do dolnej jamy S.
W otworze S, w którym pęknięcie ma miejsce, przepaść między obudową zębową a płytą młotkiem wirnika jest niewielka, gdzie materiały poddawane są uderzeniom tarcia, pękaniu i wytłaczaniu w celu osiągnięcia średniego kruszenia,wchodząc do jamy kruszącej T do kruszenia drobnegoPrzepaść między obudową zębową a płytą młotkiem wirnika w otworze tłoczenia w kształcie T jest jeszcze mniejsza, co pozwala materiałom na dalsze drobne tłoczenie poprzez uderzenie tarcia, pęknięcie,i wytłaczanie przed wyładowaniem.
Odległość między obudową zębową a płytą młotkiem wirnika w jamie kruszącej S i T można regulować zgodnie z wymaganiami użytkowników w odniesieniu do różnych rozmiarów cząstek materiału.W T grubości jamy jest wyposażony w elastyczne urządzeniePo wprowadzeniu materiału do komory T, urządzenie elastyczne zapewnia buforowanie i umożliwia rozszerzenie otworu rozładowania, wyrzucając materiał.otwór powraca do pierwotnego rozmiaru pod wpływem siły elastycznej.
Cechy strukturalne
- Unikalna kałuża krusząca wirem i zakrzywiona konstrukcja krusząca z trzema kałużkami
- Łatwo regulowana przepaść między obudową zębową a płytką młotkową w średnich i drobnych dołkach kruszących w celu skutecznego kontrolowania wielkości cząstek wyładowania
- Płyty młotkowe o wysokiej odporności na zużycie z instalacją wkładkową
- Wielokierunkowe otwieranie ramy oraz śruby lub hydrauliczne urządzenie otwierające na tylnej górnej ramie skrzynki w celu łatwej wymiany części zużywających i utrzymania
Parametry produktu
|
| Specyfikacja |
Maksymalny rozmiar paszy
(mm)
|
Wielkość wyładowania
(mm)
|
Pojemność
(t/h)
|
Władza
(kw)
|
Wymiar zarysu
(mm)
|
| < 150 MPa |
< 250 MPa |
| PFQ0808 |
200 |
150 |
-25 ((80-90%) |
¥46 |
55 |
1900×1860×2150 |
| PFQ1108 |
300 |
180 |
-30 ((80-90%) |
¥80 |
75 |
2845 × 2000 × 2265 |
| PFQ1110 |
400 |
200 |
-35 ((80-90%) |
¥110 |
110 |
2845 × 2250 × 2262 |
| PFQ1113 |
400 |
200 |
-40 ((80-90%) |
¥150 |
132 |
2845×2420×2265 |
| PFQ1310 |
500 |
250 |
-40 ((80-90%) |
¥180 |
160 |
3050 × 2120 × 2900 |
| PFQ1313 |
500 |
250 |
-40 ((80-90%) |
¥225 |
200 |
3050 × 2420 × 2900 |
| PFQ1315 |
600 |
300 |
-50 ((80-90%) |
¥280 |
250 |
3050 × 2675 × 2900 |
| PFQ1320 |
600 |
300 |
-50 ((80-90%) |
¥350 |
|
|
|

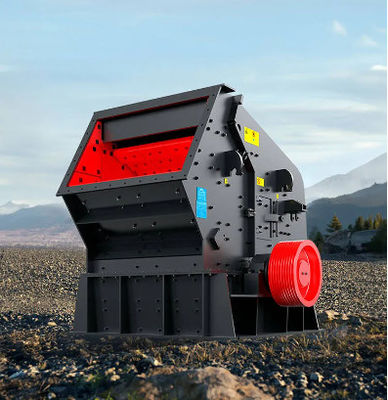

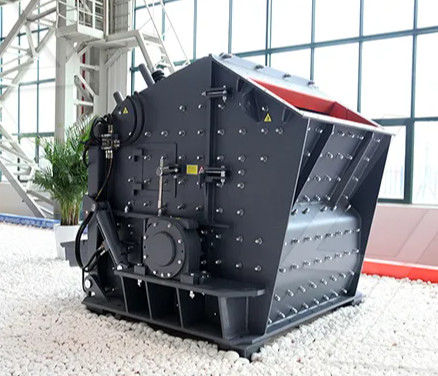

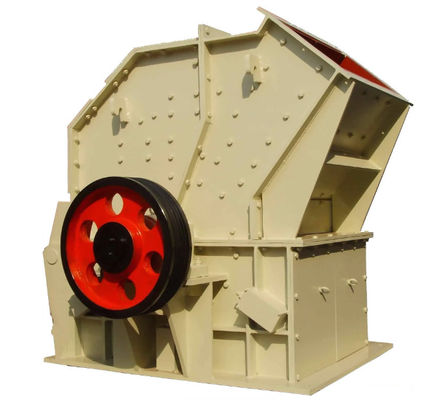

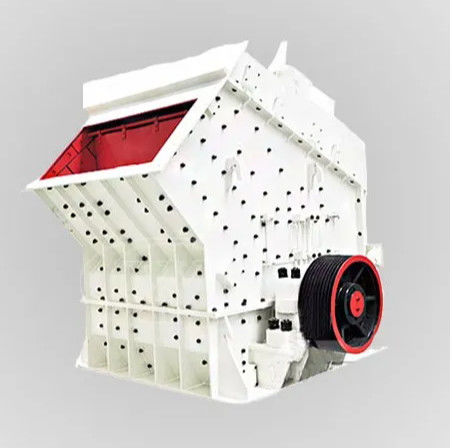

Wyświetlacz produktu
Pytania i odpowiedzi
P: Dlaczego wierzymy w Luoyang Zhongtai Industries Co., ltd:
Odpowiedź: 1.
2.Jesteśmy wiodącym profesjonalnym dostawcą maszyn górniczych, maszyn budowlanych, maszyn odlewanych i części kupowanych.
3Wszystkie produkty uzyskały certyfikat zarządzania jakością ISO9901:2000 oraz certyfikaty CE, ROHS.
P: Czas dostawy?
Odpowiedź: Czas realizacji części 1-2 miesiące, maszyny 2-3 miesiące.
P: Warunki płatności?
A: Akceptujemy płatność T/T, L/C, Western union, gotówka.
30% zaliczki przy podpisaniu umowy.
