Szczegóły Produktu:
Zapłata:
|
| Nazwa: | Separator zsypu spiralnego | Model: | 5LL-1200 |
|---|---|---|---|
| Zdolność produkcyjna (ton/godz.): | 4-6 t/godz | Wielkość karmienia: | 0,3-0,02 mm |
| Kąt poprzeczny (stopnie): | 9 | Koncentracja zasilania rudy: | 25-55 % |
| Średnica zewnętrzna: | 400-1200 mm | Klasyfikacja: | Sprzęt do wzbogacania rudy |
| High Light: | Separator zsypu spiralnego 6t / H,sprzęt do wzbogacania rudy 6t / H,separator zsypu spiralnego o prostej konstrukcji |
||

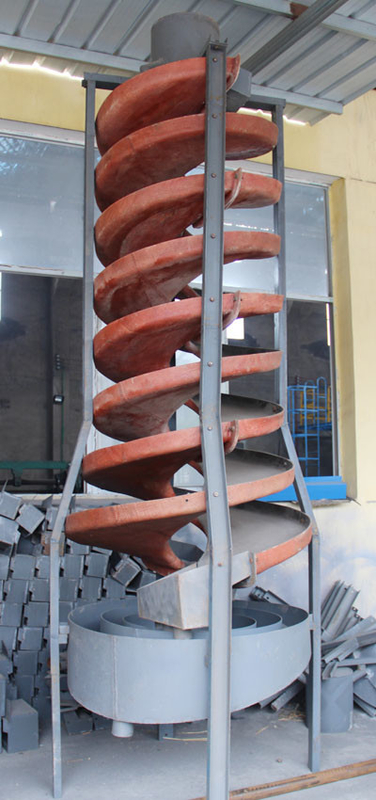

Prosta konstrukcja Spiral Chute Separator Rudy Dressing Equipment
1.Zasada działania zsypu spiralnegoSprzęt do wzbogacania rudy:
Przegrodę umieszcza się swobodnie na krzyżu (lub trójnogu) stołu podpierającego.Jednorodna miazga jest powoli podawana na powierzchnię spiralnego rowka przez koryto zasilające zainstalowane na głowicy spiralnego rowka w celu oddzielenia.Końcowy koniec spiralnego rowka jest wyposażony w rowek przechwytujący produkt typu bloku zaworowego, który dzieli sortowane produkty na trzy (lub cztery) rodzaje według stopnia wzdłuż kierunku promieniowego.Użyj pozycji bloku regulatora, aby zmienić szerokość cięcia każdego produktu.Koncentratorem produktu jest koncentryczna pierścieniowa beczka, która oddzielnie zbiera i eksportuje przechwycony długi strumień rudy.Przekrój zsypu spiralnego i zmiana nachylenia krzywej są szczególnie odpowiednie do wyboru materiałów drobnoziarnistych.Sprzęt wzbogacający ma zalety prostej konstrukcji, braku ruchomych części, lekkości, braku hałasu, wygodnej konfiguracji, instalacji i konserwacji.
2.Charakterystyka strukturalna rynny spiralnejSprzęt do wzbogacania rudy:
Spiralna rynna z tworzywa sztucznego wzmocnionego włóknem szklanym składa się z sześciu części: podajnika rudy, podajnika rudy, rowka spiralnego, rowka przechwytującego produkt, łyżki do zbierania produktu i wspornika rowka (w tym krzyża lub statywu).Głównym elementem jest spiralny rowek połączony spiralnym arkuszem.Płytki spiralne są wykonane z tworzywa sztucznego wzmocnionego włóknem szklanym (tworzywo sztuczne wzmocnione włóknem szklanym) i skręcone ze sobą.Selektywna powierzchnia spiralnego rowka ma prefabrykowaną warstwę odporną na zużycie.Sprzęt wzbogacający ma zalety lekkiego, mocnego i trwałego.Wielorurowy podajnik rudy jest umieszczony nad spiralnym rowkiem, a ruda jest równomiernie podzielona i łatwa do kontrolowania.
Równomiernie rozdrobniony miąższ jest powoli podawany na powierzchnię spiralnego rowka poprzez podawanie pomarańczy.Koniec spiralnego rowka jest wyposażony w rowek przechwytujący produkt typu bloku zaworowego, aby podzielić przepływ sortowanej rudy na kilka produktów zgodnie z klasą.Użyj pozycji bloku zaworu sterującego, aby zmienić szerokość każdego przechwytywania produktu.Lej rudy jest cylindrem z pierścieniem rdzeniowym, który zbiera i eksportuje przechwycony przepływ rudy zgodnie z produktem.
Przekrój spiralnego rowka jest sześcienną parabolą.Zmiana nachylenia krzywej jest szczególnie przydatna przy doborze materiałów drobnoziarnistych.Zsyp spiralny ma zalety prostej konstrukcji, braku ruchomych części, łatwej produkcji, lekkości, wygodnej konfiguracji, instalacji i konserwacji.
3. Parametry produktu zsypu spiralnegoSprzęt do wzbogacania rudy
| Model | 5LL-1200 | 5LL-900 | 5LL-600 | 5LL-400 | |
| Średnica zewnętrzna (mm) | 1200 | 900 | 600 | 400 | |
| Skok (mm) | 900 720 540 | 675, 540, 405 | 450 , 360 , 270 | 240 , 180 | |
| Stosunek skoku do średnicy (skok/średnica) | 0,75 , 0,6 , 0,45 | 0,75, 0,6, 0,45 | 0,75, 0,6, 0,45 | 0,6, 0,45 | |
| Kąt poprzeczny (stopnie) | 9° | 9° | 9° | 9° | |
|
Każdy najbardziej Ilość śrub montażowych |
4 | 4 | 3 | 2 | |
| Wielkość karmienia (mm) | 0,3-0,03 | 0,3-0,03 | 0,2-0,02 | 0,2-0,02 | |
| Stężenie zasilania rudą (%) | 25-55 | 25-55 | 25-55 | 25-55 | |
| Zdolność produkcyjna (ton/godz.) | 4-6 | 2-3 | 0,8-1,2 | 0,15-0,2 | |
| Wymiary | L(mm) | 1360 | 1060 | 700 | 460 |
| Szer. (mm) | 1360 | 1060 | 700 | 460 | |
| Hmm) | 5230 | 4000 | 2600 | 1500 | |
| Waga (kg) | 600 | 400 | 150 | 50 | |
Prosta konstrukcja Spiral Chute Separator Rudy Dressing Equipment
