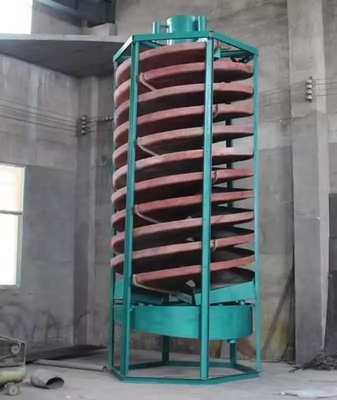

Zsyp spiralny do zakładu przetwórstwa rudy
1.Sprzęt do wzbogacania rudyZakres zastosowania zsypu spiralnego:
Nadaje się do sortowania żelaza, cyny, wolframu, tantalu, niobu, złota, węgla, monacytu, rutylu, cyrkonitu i innych minerałów metalicznych i niemetalicznych o wystarczającym ciężarze właściwym.Sprzęt do wzbogacania rudy
2.Charakterystyka strukturalna rynny spiralnejSprzęt do wzbogacania rudy:

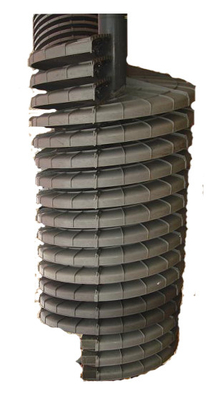

Spiralna rynna z tworzywa sztucznego wzmocnionego włóknem szklanym składa się z sześciu części: podajnika rudy, podajnika rudy, rowka spiralnego, rowka przechwytującego produkt, łyżki do zbierania produktu i wspornika rowka (w tym krzyża lub statywu).Głównym elementem jest spiralny rowek połączony spiralnym arkuszem.Płytki spiralne są wykonane z tworzywa sztucznego wzmocnionego włóknem szklanym (tworzywo sztuczne wzmocnione włóknem szklanym) i skręcone ze sobą.Selektywna powierzchnia spiralnego rowka ma prefabrykowaną warstwę odporną na zużycie.Sprzęt wzbogacający ma zalety lekkiego, mocnego i trwałego.Wielorurowy podajnik rudy jest umieszczony nad spiralnym rowkiem, a ruda jest równomiernie podzielona i łatwa do kontrolowania.
Równomiernie rozdrobniony miąższ jest powoli podawany na powierzchnię spiralnego rowka poprzez podawanie pomarańczy.Koniec spiralnego rowka jest wyposażony w rowek przechwytujący produkt typu bloku zaworowego, aby podzielić przepływ sortowanej rudy na kilka produktów zgodnie z klasą.Użyj pozycji bloku zaworu sterującego, aby zmienić szerokość każdego przechwytywania produktu.Lej rudy jest cylindrem z pierścieniem rdzeniowym, który zbiera i eksportuje przechwycony przepływ rudy zgodnie z produktem.
Przekrój spiralnego rowka jest sześcienną parabolą.Zmiana nachylenia krzywej jest szczególnie przydatna przy doborze materiałów drobnoziarnistych.Zsyp spiralny ma zalety prostej konstrukcji, braku ruchomych części, łatwej produkcji, lekkości, wygodnej konfiguracji, instalacji i konserwacji.
3. Parametry produktu zsypu spiralnegoSprzęt do wzbogacania rudy
| Model |
5LL-1200 |
5LL-900 |
5LL-600 |
5LL-400 |
| Średnica zewnętrzna (mm) |
1200 |
900 |
600 |
400 |
| Skok (mm) |
900 720 540 |
675, 540, 405 |
450 , 360 , 270 |
240 , 180 |
| Stosunek skoku do średnicy (skok/średnica) |
0,75 , 0,6 , 0,45 |
0,75, 0,6, 0,45 |
0,75, 0,6, 0,45 |
0,6, 0,45 |
| Kąt poprzeczny (stopnie) |
9° |
9° |
9° |
9° |
|
Każdy najbardziej
Ilość śrub montażowych
|
4 |
4 |
3 |
2 |
| Wielkość karmienia (mm) |
0,3-0,03 |
0,3-0,03 |
0,2-0,02 |
0,2-0,02 |
| Stężenie zasilania rudy (%) |
25-55 |
25-55 |
25-55 |
25-55 |
| Zdolność produkcyjna (ton/godz.) |
4-6 |
2-3 |
0,8-1,2 |
0,15-0,2 |
| Wymiary |
L(mm) |
1360 |
1060 |
700 |
460 |
| Szer. (mm) |
1360 |
1060 |
700 |
460 |
| Hmm) |
5230 |
4000 |
2600 |
1500 |
| Waga (kg) |
600 |
400 |
150 |
50 |
Zsyp spiralny do zakładu przetwórstwa rudy
Sprzęt do wzbogacania rudy
FQA
P: Dlaczego wierzymy w luoyang zhongtai industry co., ltd:
Odp .: 1. Ponad 30 lat doświadczenia.
2. Jesteśmy wiodącym profesjonalnym dostawcą maszyn górniczych, maszyn budowlanych, maszyn odlewniczych i części kutych.
3. Wszystkie produkty uzyskały certyfikat zarządzania jakością ISO9901: 2000 oraz certyfikaty CE, ROHS.
P: czas dostawy:
Odp .: Czas realizacji części 1-2 miesiące, maszyny 2-3 miesiące.
P: warunki płatności:
Odp .: Zaakceptuj rodzaj płatności: T / T, L / C, Western union, Cash.30% zadatku przy podpisaniu umowy.Pełna płatność przed wysyłką.
