Szczegóły Produktu:
Zapłata:
|
Model: | Maszyna flotacyjna SF/XJM | Nazwa: | Separator flotacyjny |
---|---|---|---|
Rodzaj: | Sprzęt do wzbogacania rudy | Wyjście: | 0,2-8 , 0,2-38 m3/min |
Waga (kg: | 468-4486 kg | Maksymalna ilość wtrysku powietrza: | 2 m3/㎡·min |
Średnica wirnika mm: | 300 mm | Prędkość obrotowa wirnika r/min: | 191-400 obr./min |
High Light: | Maszyna flotacyjna o wysokiej wydajności,maszyna flotacyjna do oddzielania skał,separator flotacyjny o wysokiej wydajności |

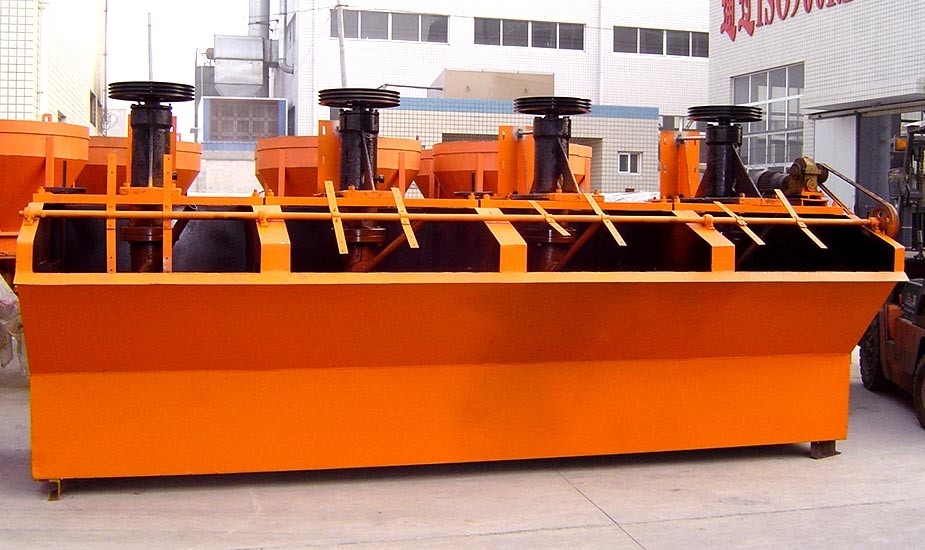

Maszyna flotacyjna do mycia i separacji minerałów cząstek skał
1.Zasada działania maszyny flotacyjnejosprzęt do ponownego opatrunku
Podczas pracy maszyny flotacyjnej, przy obrocie wirnika, pulpa w zbiorniku jest zasysana od dna wirnika do łopatek wirnika, a powietrze o niskim ciśnieniu podawane przez dmuchawę jest również wprowadzane do wału drążonego i rozdzielacz powietrza wirnika.Po całkowitym wymieszaniu miazgi i powietrza między łopatkami jest ona wypychana z górnej części wirnika na synklinę i wchodzi do całego zbiornika po stałym przepływie i orientacji stojana.Pęcherzyk unosi się do strefy stabilności piany, a po wzbogaceniu piana przelewa się z jazu przelewowego i wpływa do zbiornika piany.Część pulpy przepływa do dolnej części wirnika, a następnie jest mieszana przez wirnik w celu ponownego wymieszania i utworzenia zmineralizowanych pęcherzyków.Pozostała pulpa przepływa do następnego zbiornika, aż w końcu staje się odpadem poflotacyjnym.
2. Użytkowanie i konserwacja maszyny flotacyjnejosprzęt do przebierania
(1) Wydajność robocza i godziny pracy maszyny flotacyjnej, podobnie jak innych maszyn, są określane przez konserwację, a główna część normalnej części roboczej wszystkich 3-4 miesięcy pracy została dokładnie sprawdzona, ale w pierwszych kilku miesiącach praca nowej maszyny flotacyjnej powinna być często sprawdzana;
(2) Tylko wykwalifikowany personel może przeprowadzić kontrolę.
(3) Aby zapewnić terminową wymianę zużywających się części i skrócić przestoje, musimy zawsze przechowywać w magazynie kompletny zestaw części.W zależności od różnych okoliczności, aby określić datę użytkowania i rezerwy części zużywających się.
(4) Konieczne jest zapewnienie, aby operator maszyny wypornościowej otrzymał wskazówki techniczne i został przeszkolony, tak aby był w pełni zaznajomiony z maszyną.

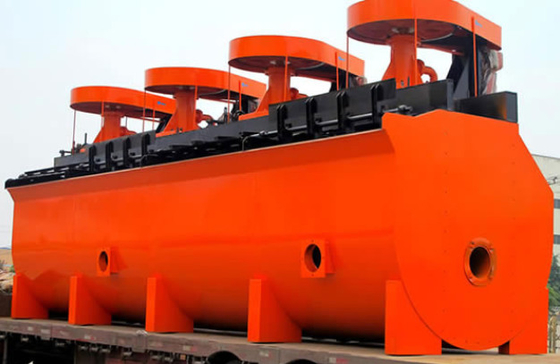

Maszyna flotacyjna do mycia i separacji minerałów cząstek skał
3.Parametry techniczne maszyny flotacyjnejOsprzęt do ponownego opatrunku
Osprzęt do przebieraniaDane techniczne: Maszyna flotacyjna XJM
Model | XJM-1 | XJM-2 | XJM-3 | XJM-4 | XJM-8 | XJM-16 | XJM-24 | XJM-38 | |
Wymiary zsypu | Długość (mm) | 1000 | 1300 | 1600 | 1800 | 2200 | 2800 | 3100 | 3600 |
Szerokość (mm) | 1000 | 1300 | 1600 | 1800 | 2200 | 2800 | 3100 | 3600 | |
Wysokość (mm) | 1100 | 1250 | 1400 | 1500 | 1950 | 2400 | 10819 | 3400 | |
Pojedyncza waga efektywna (kg) | 1154 | 1659 | 2259 | 2669 | 3868 | 6520 | 8000 | 16790 | |
Kubatura efektywna (m3) | 1 | 2 | 3 | 4 | 8 | 16 | 24 | 38 | |
Zdolność produkcyjna (w przeliczeniu na objętość gnojowicy) (m3/min) | 0,2-1 | 0,4-2 | 0,6-3 | 1,2-4 | 3-8 | 4-16 | 4-24 | 10-38 | |
Silnik wału głównego | Model | Y132M2-6 | Y160M-6 | Y160L-6 | Y180L-6 | Y200L2-6 | Y280S-8 | Y280S-8 | Y280S-6 |
Moc (kW) | 5.5 | 7,5 | 11 | 15 | 22 | 37 | 37 | 45 | |
Wirnik | |||||||||
Prędkość obrotowa (r/min) | 960 | 970 | 970 | 970 | 970 | 740 | 740 | 980 - |
|
Średnica (mm) | 400 | 460 | 540 | 620 | 720 | 860 | 950 | ||
Wysokość (mm) | 155 | 175 | 207 | 247 | 321 | 349 | - | - | |
Prędkość obrotowa (r/min) | 358 | 331 | 266 | 215 | 185 | 160 | 153 | - | |
Prędkość kołowa (m/s) | 7,5 | 7,5 | 7,5 | 7 | 6,97 | 7.6 | 7.6 | 7.4 | |
Silnik płyty glinianej | Model | Y90S-4 | Y90S-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 |
Moc (kW) | 1.1 | 1.1 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | |
Prędkość obrotowa (r/min) | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | |
Płyta gliniana | Prędkość obrotowa (r/min) | 18 | 18 | 16 | 16 | 16 | 16 | 16 | 16 |
Średnica (mm) | 500 | 500 | 580 | 600 | 600 | 700 | 700 | 700 | |
Ciśnienie wiatru wentylatora (kpa) | ≥12,6 | ≥14,7 | ≥19,8 | ≥19,8 | ≥21,6 | ≥25,5 | ≥30,4 | ≥34,3 | |
Maks. ilość wtrysku powietrza (m3/㎡·min) | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
Maszyna flotacyjna do mycia i separacji minerałów cząstek skał
