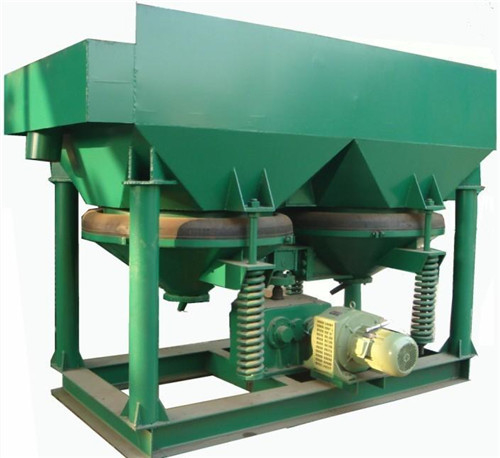

Sprzęt do obciągania rudy o dużych cząstkach Maksymalny rozmiar paszy 12 mm
1. Podstawowe wprowadzenie jig
Przyrząd z podwójną membraną kubełkową jest podzielony na dwa typy: maszyna typu lewego i powierzchnia przyrządu prawego.Ten przyrząd to sito stałe.Nadaje się do separacji rud metali, takich jak wypełniacz zawierający wolfram i złoto, selektywna ruda cyny itp. Może być stosowany zarówno do materiałów drobnoziarnistych, jak i gruboziarnistych.W indywidualnym przypadku sortownika maksymalna wielkość cząstek wynosi 12mm.
2. Parametry techniczne urządzeń do przeróbki rudy
| Model |
Obszar ekranu
(m²)
|
Rozmiar cząstek karmienia (mm) |
Pojemność
(t/h)
|
uderzenie
(mm)
|
Spłukać
(razy/min)
|
Dodaj wodę
(tonogodzina)
|
Ciśnienie wody
(kg/cm²)
|
Głównym silnikiem |
Waga
(kg)
|
| Model |
Moc (KW) |
| 100×150 Przyrząd do membrany |
0,015 |
-3 |
0,018-0,6 |
- |
420 |
- |
1-1,5 |
Y80L-4 |
0,55 |
130 |
| 300×450Przyrząd do dwukomorowej membrany |
0,27 |
-12 |
3-6 |
0-26 |
322 |
2-4 |
1-1,5 |
Y90S-4 |
1,1 |
745 |
| 1000×1000 jig stożkowy przesuwany w dół |
2 |
1-5 |
10-25 |
0-26 |
200-350 |
60-80 |
0,6-2 |
Y100L-6 |
1,5 |
1700 |
| 370×360 Uchwyt stożek-membrana poruszający się w dół |
0,274 |
6 |
1-3 |
5-25 |
200-250 |
2-5 |
- |
Y90S-4 |
1,1 |
240 |
| Trapezoidalny przyrząd do przesuwania bocznej membrany ze skóry przemysłowej |
2,7 |
-3 |
12,5-37,5 |
13-21 |
170-230 |
60-90 |
2 |
Y90S-4 |
1,1 |
2000 |
| 670×920Jig |
1,44 |
4-8 |
7-10 |
18-24 |
240-300 |
|
|
|
|
|
3. Struktura i instrukcje użytkowania
Konstrukcja przyrządu membranowego z podwójnym kubełkiem LTS300×450 składa się z głównych części, takich jak korpus, urządzenie transmisyjne, separator wody, membrana i zawór odcinający.Jest podzielony na dwie części, obszar jiggowania i obszar membrany.Proces jigowania odbywa się poprzez mieszanie medium (wody) spowodowane ruchem posuwisto-zwrotnym gumowej membrany w górę iw dół.Silnik napędza duże koło pasowe, które obraca się przez pasek klinowy, tak że korbowód na wale mimośrodowym porusza się w górę iw dół, a ramię wahacza połączone z tym korbowodem również porusza się w górę iw dół.Na wahaczu znajdują się dwa inne pręty łączące, które łączą gumową membranę, dzięki czemu membrana może poruszać się ruchem posuwisto-zwrotnym w górę iw dół.Ćwiczenia, jigging.
W zależności od wielkości cząstek rudy, która ma być przerabiana, czasy skoku korbowodu można zmieniać i można wybierać różne skoki w celu uzyskania najlepszego efektu jigowania.Sposobem na zmianę skoku jest wymiana małego koła pasowego.Istnieją dwa uderzenia: 322 razy/min;420 razy/min.Metoda wyboru skoku polega na poluzowaniu śruby ustalającej i nakrętki, wyjęciu kołka pozycjonującego i obróceniu względnego położenia między mimośrodową tuleją regulacyjną a wałem mimośrodowym.Istnieje 11 różnych uderzeń (0-25,3 mm).
Ponieważ sito jest dodawane powyżej sita roboczego, osadzarka może być używana do obsługi materiałów o nierównej wielkości cząstek.(Uwaga: ten przesiewacz może nie być dostarczony zgodnie z wymaganiami zamówienia) Po przesłaniu wybranej surowej rudy do komory osadzania, cząstki rudy są rozwarstwiane w medium zgodnie z ich ciężarem właściwym ze względu na mieszanie membrany;drobne i ciężkie cząstki rudy przechodzą przez szczelinę między cząstkami sztucznego złoża A otwór sitowy, gruboziarniste i lekkie cząstki rudy (minerały) w górnej warstwie są zamiatane do otworu wylotowego na końcu sita przez przepływ medium, ponieważ tylna komora jigowa jest niższa niż przednia komora jigowa.50 mm, dzięki czemu lekkie cząstki rudy przelewają się przez tylną płytę przedniej komory i wchodzą do tylnej komory, gdzie są ponownie jigowane.Wysokość płyty ogonowej można regulować zgodnie z wymaganiami, aby kontrolować ilość wyładowanej rudy.Koncentrat w wiadrze do przechowywania jest regularnie odprowadzany przez rurę odprowadzającą.
Wzbogacanie przyrządu to operacja sortowania z głębokimi rowkami.Wykorzystuje wodę jako medium wzbogacające i wykorzystuje różnicę ciężaru właściwego wybranych minerałów do skały płonnej do sortowania.Maszyny Jig są w większości typu membranowego, a skok i liczba uderzeń są oparte na ciężarze właściwym wybranych minerałów., można elastycznie regulować, szeroko stosowane w grawitacyjnym wzbogacaniu wolframu, cyny, złota, hematytu, limonitu, manganu, tytanu, antymonu, ołowiu, tantalu, niobu i innych metali.
4. Zakres zastosowania jig
Istnieje wiele modeli jigów.AM30 Jig to przyrząd do dużych cząstek.Szeroko stosowany w grawitacyjnym wzbogacaniu wolframu, cyny, złota, hematytu, limonitu, manganu, tytanu, antymonu, ołowiu, tantalu, niobu i innych metali.Zgodnie z wymaganiami użytkownika możemy wyprodukować LTP34/2, LTA55/2, LTA1010/2, LTC-69/2, 2LTC79/4, 2LTC-912/4 oraz inne modele przyrządów.
6109 Zaprawa trapezowa Zaprawa trapezowa ma wydajność przerobową 20-30T na godzinę.
Zaletą przyrządu piłokształtnego JT1070-2 jest oszczędność wody i energii oraz poprawa odzyskiwania drobnych cząstek i minerałów.Znajduje szerokie zastosowanie w wytopie wolframu, cyny, złota, żelaza, manganu, tytanu, adze, chromu, siarki i różnych stopów.Wydobycie żużla metali itp.
Wyrzynarka LTA-1010/2 służy głównie do przetwarzania wolframu, cyny, antymonu i innych rud we wzbogacaniu.
Maszyna jigowa LTP34/2 jest szeroko stosowana do wzbogacania wolframu, cyny, złota, żelaza, ołowiu, cynku, manganu i innych metali ciężkich.

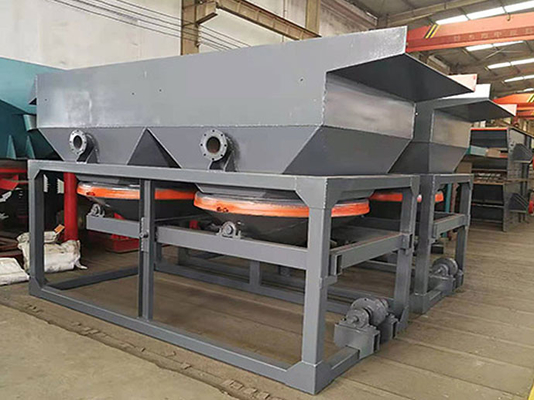

5. Objaśnienie zdjęć sprzętu do przeróbki rudy
