Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | spiralny zsyp | Stan: | Nowy |
|---|---|---|---|
| Rodzaj: | Sprzęt do przeróbki rudy | Aplikacja: | kamienie i materiały sypkie |
| Gwarancja: | 12 miesięcy | Uasge: | Materiały budowlane, chemiczne |
| Branża aplikacji: | Cementownia, huta, zakład chemiczny i spalarnia | Port: | QingDao, TianJian, Szanghaj |
| High Light: | Materiały sypkie Zsyp spiralny grawitacyjny,bez ruchomego zsypu spiralnego grawitacyjnego,wygodna konfiguracja zsyp spiralny |
||
Sprzęt do przerobu rudy spiralnej Brak ruchomych części Wygodna konfiguracja
1. Zakres zastosowania zsypu spiralnego
Nadaje się do sortowania żelaza, cyny, wolframu, tantalu, niobu, złota, węgla, monazytu, rutylu, cyrkonu i innych minerałów metalowych i niemetalicznych o wystarczającym ciężarze właściwym.
2. Parametry techniczne urządzeń do przeróbki rudy
| Model | 5LL-1200 | 5LL-900 | 5LL-600 | 5LL-400 | |
| Średnica zewnętrzna (mm) | 1200 | 900 | 600 | 400 | |
| Skok (mm) | 900 ,720 , 540 | 675 , 540 , 405 | 450 , 360 , 270 | 240 , 180 | |
| Stosunek odległości do średnicy (podziałka/średnica) | 0,75 , 0,6 , 0,45 | 0,75, 0,6, 0,45 | 0,75, 0,6, 0,45 | 0,6, 0,45 | |
| Nachylenie boczne (stopnie) | 9° | 9° | 9° | 9° | |
| Maksymalnie na jednostkę | 4 | 4 | 3 | 2 | |
| Liczba zainstalowanych głowic spiralnych | 0,3-0,03 | 0,3-0,03 | 0,2-0,02 | 0,2-0,02 | |
| Rozmiar rudy paszowej (mm) | 25-55 | 25-55 | 25-55 | 25-55 | |
| Koncentracja karmienia (%) | 4-6 | 2-3 | 0,8-1,2 | 0,15-0,2 | |
| Średnica | L(mm) | 1360 | 1060 | 700 | 460 |
| Szer (mm) | 1360 | 1060 | 700 | 460 | |
| Hmm) | 5230 | 4000 | 2600 | 1500 | |
| waga (kg) | 600 | 400 | 150 | 50 | |
3. Zasada działania rynny spiralnej
Przegrodę umieszcza się swobodnie na krzyżu (lub trójnogu) stołu podporowego.Jednolita miazga jest powoli podawana na powierzchnię spiralnego rowka przez rowek podający zainstalowany na końcu spiralnego rowka w celu sortowania.Koniec spiralnego rowka jest wyposażony w rowek przechwytujący produkt typu blok zaworowy, który dzieli sortowane produkty na trzy (lub cztery) stopnie w kierunku promieniowym.Szerokość odcięcia każdego produktu można zmienić, regulując położenie bloku zaworowego.Łyżka do zbierania produktu to koncentryczny, pierścieniowy cylinder, który oddzielnie zbiera i eksportuje przechwycone wielogłowicowe strumienie rudy.Przekrój spiralnego zsypu, zmiana nachylenia krzywej jest szczególnie odpowiednia do selekcji materiałów drobnoziarnistych.Sprzęt do przetwarzania minerałów ma zalety prostej konstrukcji, brak ruchomych części, niewielka waga, brak hałasu, wygodna konfiguracja, instalacja i konserwacja.
4. Charakterystyka strukturalna zsypu spiralnego
Spiralny zsyp z tworzywa sztucznego wzmocnionego włóknem szklanym składa się z sześciu części: podajnika, podajnika rudy, rowka spiralnego, rowka przechwytującego produkt, łyżki zbierającej produkt i wspornika rowkowego (w tym krzyża lub trójnogu).Głównym elementem jest spiralny rowek utworzony przez spiralne płatki.Elementy spiralne są wykonane z tworzywa sztucznego wzmocnionego włóknem szklanym (tworzywo sztuczne wzmocnione włóknem szklanym) i są połączone ze sobą śrubami.Wybrana powierzchnia rowka spiralnego ma prefabrykowaną warstwę odporną na zużycie.Sprzęt do przetwarzania minerałów ma zalety lekkości, twardości i trwałości.Górna część spiralnego rowka jest wyposażona w wielorurowy podajnik rudy i równomiernie rozprowadzoną rudę, która jest łatwa do kontrolowania.

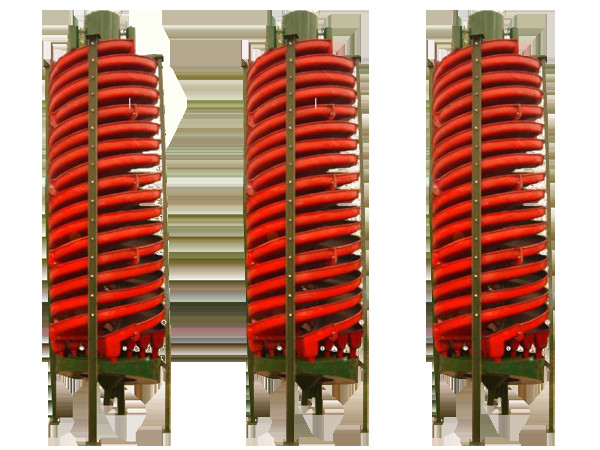

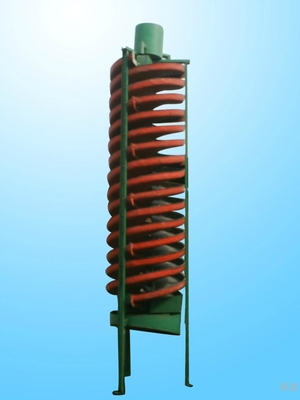

5. Objaśnienie zdjęć sprzętu do przeróbki rudy
Osoba kontaktowa: Mr. David
Tel: 86-18637916126
