GPY Series 40M2 -120M2 Filtr tarczowy z mieszadłem łopatkowym

Filtr tarczowy serii GPY Sprzęt do obróbki rudy Mieszadło łopatkowe

1. Cel

Filtr dyskowy serii GPY jest stosowany głównie do odwadniania materiałów drobnoziarnistych, takich jak węgiel flotacyjny 0 ~ 0,5 mm i węgiel ogonowy, a także może być stosowany do separacji ciał stałych od cieczy w hutnictwie, przemyśle chemicznym, naftowym i oczyszczaniu ścieków.

2. Zasada działania

Proces filtracji filtra dyskowego polega na: pod wpływem różnicy ciśnień wytworzonej przez pompę próżniową na tkaninie filtracyjnej tworzy się placek filtracyjny cząstek, a faza ciekła jest usuwana przez placek filtracyjny i tkaninę filtracyjną w celu uzyskania ciała stałego -separacja cieczy, a placek filtracyjny wchodzi do obszaru suszenia.Większość wody jest usuwana, a następnie trafia do obszaru odmuchu.Sprężone powietrze wytworzone przez dmuchawę zdmuchuje część placka filtracyjnego na tarczy filtracyjnej, a reszta placka filtracyjnego jest odprowadzana przez zgarniacz, który jest zamykany w jednym cyklu.

3. Parametry techniczne urządzeń do przeróbki rudy

4. Główne cechy

(1) Urządzenie transmisyjne ma zwartą konstrukcję, niezawodną pracę i bezstopniową regulację prędkości;

(2) Wyposażony w sprzęgło ograniczające moment obrotowy, które pełni rolę zabezpieczenia przed przeciążeniem i zapewnia bezpieczną i niezawodną pracę silnika głównego;

(3) Wał centralny jest konstrukcją spawaną, która jest lekka, ma dobrą sztywność, wysoką wytrzymałość i duże przemieszczenie filtratu.Tuleja jest materiałem kompozytowym SP, który jest lekki i odporny na zużycie;

(4) Przyjęto nową plastikową płytkę w kształcie wachlarza typu gwiazda, która jest lekka, o wysokiej wytrzymałości, o dobrej hydrofobowości, o wysokiej szybkości otwierania, dobrej w odwadnianiu i efekcie odsączania, o niskiej wilgotności placka filtracyjnego, długa żywotność, odporna na korozję i wygodna do dekoracji;

(5) Tkanina filtracyjna jest tkana drutem ze stali nierdzewnej, który ma dobry efekt filtrowania, niską wilgotność placka filtracyjnego, wysoką szybkość usuwania placka i długą żywotność;

(6) Przyjęto pływającą dławnicę uszczelniającą mieszadła typu łopatkowego, umożliwiającą unoszenie się wału mieszadła w pewnym stopniu, efekt uszczelniający jest dobry, a części uszczelniające są łatwe do wymiany;

(7) Połączone użycie natychmiastowego nadmuchu powietrza i zawieszonego urządzenia rozładowczego skrobaka ma nie tylko wysoką szybkość rozładunku (do 90%), ale także skrobak może kołysać się z tarczą filtra, a tarcza filtra jest w dobrym stanie siły , zmniejszając obciążenie hosta;

(8) Oprócz powyższych zalet, nowe produkty z serii GPY20-120 są zaprojektowane zgodnie z rozmiarem fundamentu i portu wyładunkowego, co jest wygodne do renowacji starej fabryki i odnowienia sprzętu.

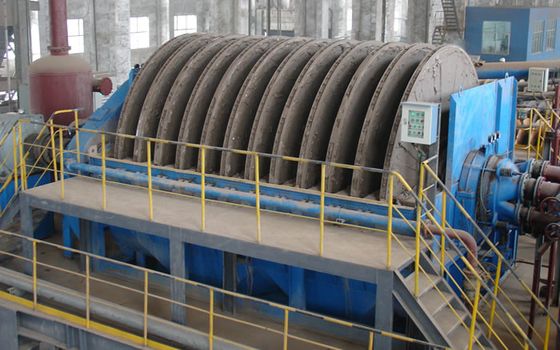

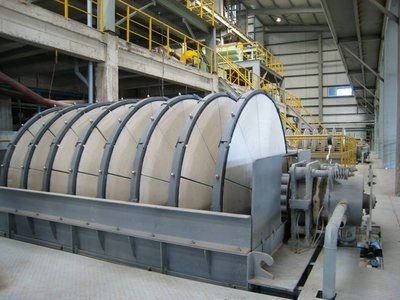

5. Objaśnienie zdjęć sprzętu do przeróbki rudy
