Podajnik płytowy z przenośnikiem taśmowym Zakres prędkości 0 ~ 0,6 M / min

Przesyłka maszyny podnoszącej z podnośnikiem płytkowym Zakres prędkości 0~0,6 M/min

1Celem.

Podsycacz płyt jest rodzajem ciągłej maszyny transportowej szeroko stosowanej w górnictwie, metalurgii, materiałach budowlanych, portach, węgla i chemicznych przedsiębiorstwach przemysłowych i górniczych.Wykorzystywane głównie do ciągłego i równomiernego dostarczania i przenoszenia różnych ciężkich przedmiotów i materiałów szornych z pojemników magazynowych lub hopperów przenośnych do kruszywJest jednym z ważnych i niezbędnych urządzeń w procesie przetwarzania rud i surowców oraz ciągłej produkcji.

2Charakterystyka pracy

(1) Większość startu bez obciążenia, zasadniczo bez zjawiska przeciążenia, czasami uruchamia się z obciążeniem znamionowym, przyjmujący hopper ma maksymalnie 70 t węgla;

(2) Wymagane jest uruchomienie z prędkością zerową, a zakres prędkości wynosi 0~0,6 m/min. Można go ręcznie sterować, aby przyspieszać lub opóźniać powoli.który jest używany częściej i działa stabilnie;

(3) Obciążenie zewnętrzne jest zasadniczo stabilne podczas stabilnej pracy, a uderzenie jest niewielkie;

(4) Temperatura otoczenia jest niska, a pył jest duży.

3Zasada działania

Jako element trakcyjny wykorzystuje się silny łańcuch doforowniczy z przekroczeniem 228,6 mm (9 cali).Dwa łańcuchy omijają parę kołnierzy napędowych zainstalowanych na głowie nadwozia i parę kół napięcia na ogonie nadwozia, tworząc zamkniętą pętlęKażde ogniwo łańcucha dwóch rzędów łańcuchów jest wyposażone w nakładające się na siebie, ciężkie szczeliny przenośnikowe, tworzące ciągłą linię przenośnikową zdolną do przenoszenia materiałów.Jego własna waga i ciężar materiału są podtrzymywane przez wiele rzędów kół wspierającychSystem przesyłowy jest podłączony do reduktora przez silnik regulacji prędkości konwersji częstotliwości AC,a następnie mechanizm nośny jest bezpośrednio podłączony przez rękaw rozszerzający i urządzenie napędowe do napędzania operacji niskiej prędkościMateriał wyładowany do zbiornika ogonowego jest transportowany do przodu ciała wzdłuż linii przenośnej w celu osiągnięcia celu ciągłego i równomiernego podawania do pracującej maszyny poniżej.

4.Celem pracy

Jest to rodzaj ciągłej maszyny transportowej szeroko stosowanej w górnictwie, metalurgii, materiałach budowlanych, porcie, węglowym i chemicznym przemyśle oraz przedsiębiorstwach górniczych.Stosowany jest głównie do ciągłego i jednolitego dostarczania i przenoszenia różnych dużych ciężarów i materiałów szlifowych z zbiornika magazynowego lub węża przenośnego do kruszywaJest jednym z ważnych i niezbędnych urządzeń w procesie przetwarzania rud i surowców oraz ciągłej produkcji.

5. Parametry techniczne maszyny podnoszącej

6Charakterystyka działania podajnika płyt

Łańcuch trakcyjny przyjmuje łańcuch pin-roller z długą płytką, a wszystkie części łańcucha są wykonane z materiału ze stali stopowej i poddano naukowej obróbce cieplnej, z dobrą odpornością na zużycie,wysoka wytrzymałość na rozciąganie i długa żywotność. Wzmocniona, ciało zbiornika ma dobrą sztywność i dużą nośność. Dolna płytka ciała zbiornika jest pokryta łukiem, aby zapobiec wyciekom materiału.Silnik napędowy przyjmuje silnik regulacji prędkości, a prędkość biegu jest regulowana, dzięki czemu ilość przenosząca może być wybrana bardziej rozsądnie.i istnieją również różne kombinacje układów poziomych i nachylonychDługość przenośnika pojedynczej maszyny wynosi mniej niż lub równa 60 m, a wysokość podnoszenia mniej niż lub równa 30 m. Maksymalny kąt nachylenia przenośnika wynosi 0-75 stopni.Temperatura materiału jest mniejsza niż lub równa 600°CModele można podzielić na lekkie, średnie i ciężkie.

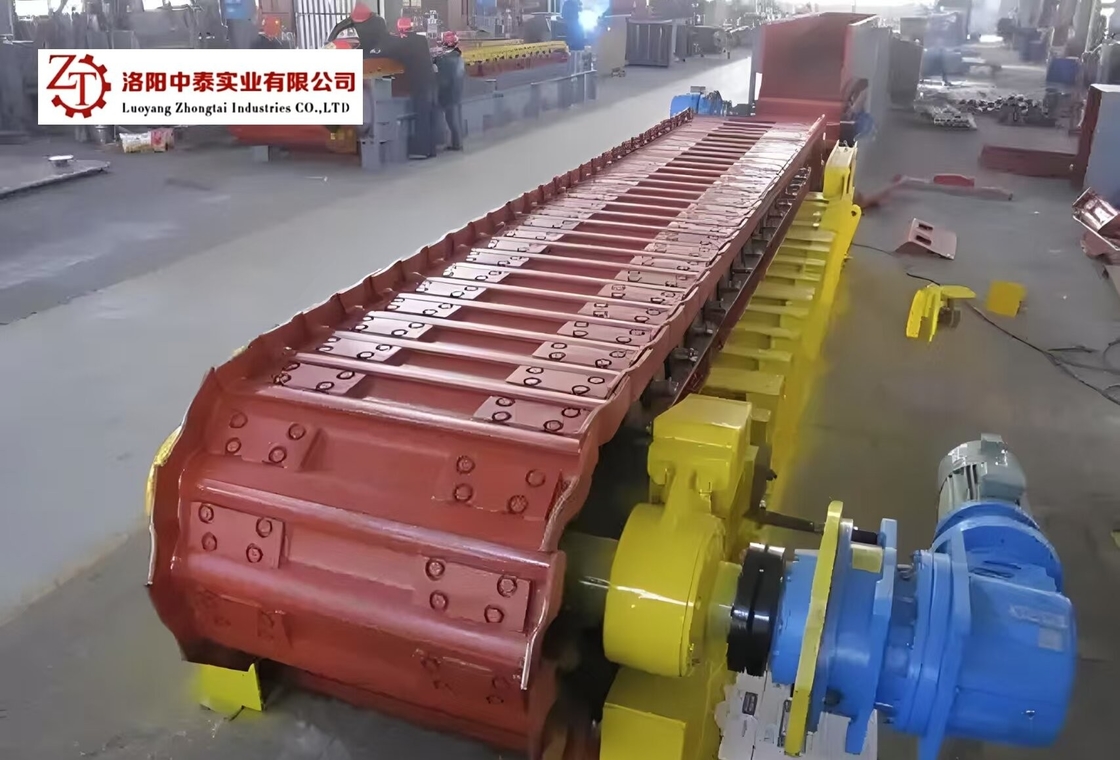

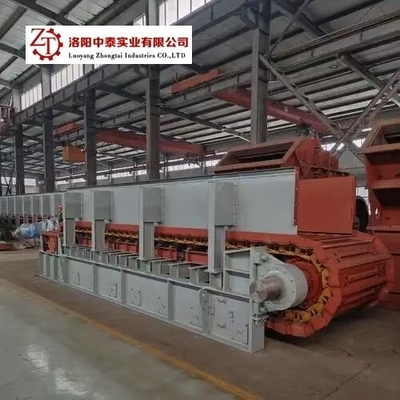

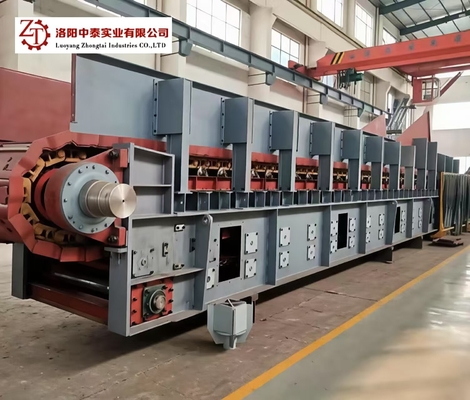

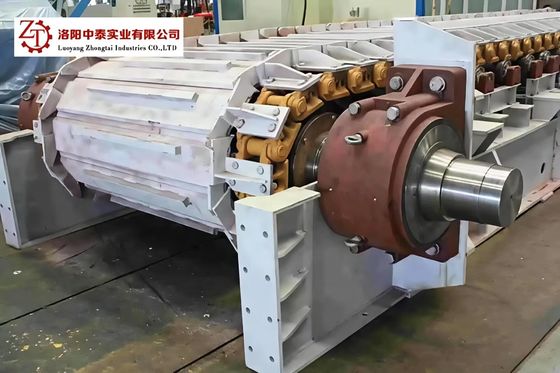

7. Fotografia maszyny podnoszącej
