Szczegóły Produktu:
Zapłata:
|
| Stan: | Nowy | Nazwa: | Młyn do szlifowania rur |
|---|---|---|---|
| Obroty silnika: | 740 obr./min | Moc silnika: | 570-4200 kw |
| Tryb jazdy: | Krawędź, środek | Rozmiar paszy: | ≤25mm |
| Gwarancja: | 12 miesięcy | Klasyfikacja: | Młyn do mielenia rudy |
| High Light: | Górniczy młyn do mielenia rud,górniczy młyn do rur,młyn do mielenia rudy |
||

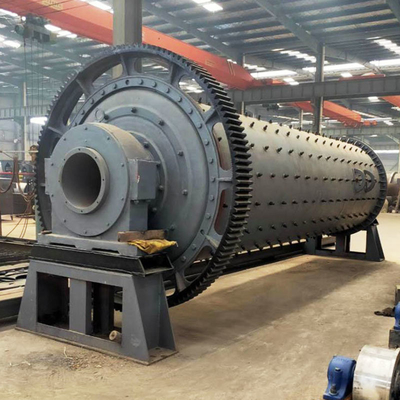

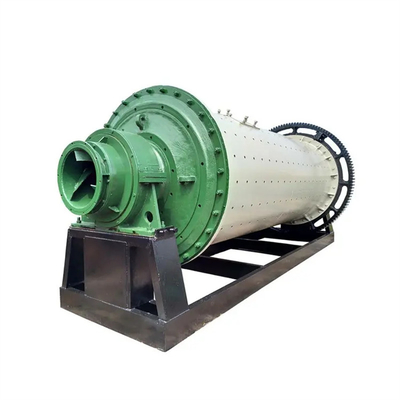

Wyposażenie młynów górniczych Młyn do mielenia rur młyna do mielenia rudy
1. Wprowadzenie młyna do mielenia rur młyna do mielenia rudy
Młyn do mielenia rur jest bardzo ważnym wyposażeniem drobnego młyna w nowoczesnym przemyśle.Zdolność produkcyjna dużego młyna do szlifowania rur jest bardzo wysoka.Młyn do mielenia rur jest szeroko stosowany do mielenia cementu i innych materiałów w materiałach budowlanych, metalurgii, przetwórstwie minerałów, elektroenergetyce i przemyśle chemicznym.Młyn do mielenia rur charakteryzuje się dużym współczynnikiem kruszenia, dużą wydajnością produkcyjną, dużą adaptacją do materiałów i łatwą wymianą zużytych części.
2. Charakterystyka techniczna młyna do mielenia rudy w młynie rurowym:
(1) Forma transmisji: transmisja centralna i transmisja krawędziowa (w tym wielopunktowy typ transmisji krawędziowej).Duży i średni młyn z wolnym napędem.
(2) Tryb nośny młyna: typ łożyska głównego, podwójny typ buta ślizgowego i typ mieszany (jeden koniec łożyska głównego, z jednym końcem buta ślizgowego).Łożysko i wspornik są przetwarzane przez obrabiarkę CNC.Trzy podpory wyposażone są w urządzenia smarujące wysoko i niskociśnieniowe.
(3) Część obrotowa: korpus cylindra przyjmuje automatyczne spawanie, szew spawalniczy jest w 100% kontrolą ultradźwiękową, całe wyżarzanie po spawaniu korpusu cylindra całkowicie eliminuje naprężenia spawalnicze;Korpus cylindra przyjmuje dużą specjalną obrabiarkę do instalacji przetwarzania karty, która skutecznie zapewnia współosiowość pierścienia ślizgowego (łożyska głównego) na obu końcach, dzięki czemu sprzęt może działać płynnie.
(4) Urządzenie podające i rozładowujące: z wydrążonym wałem lub rurą napędową i innym statycznym i dynamicznym złączem ze specjalną uszczelką, aby zapewnić brak wycieku oleju, brak wycieku popiołu.
(5) Sterowanie systemem: cały system młyna jest kontrolowany przez PLC, który może realizować kontrolę temperatury i wykrywanie wibracji wszystkich łożysk i oleju smarowego urządzenia podtrzymującego młyn i reduktora, a także może realizować sterowanie komputerowe z centralną sterownią.
3. Parametry produktu młyna do mielenia rudy
Parametry produktu młyna rurowego
| SPEC (średnica × długość) | Obrót silnika (obr/min) |
Rozmiar paszy (mm) | Zdolność produkcyjna (t/h) | Obciążenie ścierniwa (t) |
Głównym silnikiem | Główny bieg redukcyjny | Waga (t) |
|||
| Rodzaj | moc (kw) | Obroty (obr/min) | Rodzaj | stosunek prędkości | ||||||
| φ2,2×11 | 20,91 | ≤25 | 15～17 | 50 | TR1512-8 | 570 | 740 | Zd80 | 5,6 | 92 |
| φ2.4×8 | 20,91 | ≤25 | 14～18 | 39,5～42 | TRQ1512-8 | 570 | 740 | Zd80-9 | 5 | 76,4 |
| φ2,4 × 9 | 20,91 | ≤25 | 23～25 | 50 | TR1512-8 | 570 | 740 | Zd80-9 | 5 | 91 |
| φ2.4×10 | 20,91 | ≤25 | 16～22 | 50 | TR1512-8 | 570 | 740 | Zd80-9 | 5 | 111 |
| φ2,4 × 11 | 21 | ≤25 | 19～24 22～28 |
6265 | YR710-8/1180 | 710 | 740 | JDX630 | 5,6 | 125 |
| φ2.4×12 | 21 | ≤25 | 18～20 21～23 |
6365 | YR800-8/1180 | 800 | 740 | MBY710 | 6,3 | 127 |
| φ2,4 × 13 | 21 | ≤25 | 21～22 24～26 |
6668 | YR800-8/1180 | 800 | 740 | MBY710 | 6,3 | 131 |
| φ2,6×10 | 20,6 | ≤25 | 21～24 | 64 | YR800-8/1180 | 800 | 740 | JDX710 | 6,3 | 140 |
| φ2,6×13 | 20,6 | ≤25 | 28～31 | 81 | YR1000-8/1180 | 1000 | 740 | JDX800 | 6,3 | 158 |
| φ3,0 × 9 | 19.13 | ≤25 | 40～45 | 85 | YR1000-8/1180 | 1000 | 740 | MBY800 | 7,1 | 148 |
| φ3×11 | 18,92 | ≤25 | 44～47 | 95 | YR1250-8/1430 | 1250 | 740 | JDX900 | 7,1 | 177 |
| φ3×12 | 18,92 | ≤25 | 48～52 | 103 | YR1250-8/1430 | 1250 | 740 | JDX900 | 7,1 | 182 |
| φ3×13 | 18,92 | ≤25 | 39～45 | 116maks. | YR1400-8/1430 | 1400 | 740 | JDX900 | 7,1 | 200,7 |
| φ3,2×11 | 18,3 | ≤25 | 45～48 | 112maks | YR1600-8/1430 | 1400 | 740 | JDX900 | 7.15 | 213,6 |
| φ3,2 × 13 | 18,7 | ≤25 | 50～55 | 133maks. | YR1600-8/1430 | 1600 | 740 | JDX1000 | 7.15 | 237 |
| φ3,4×11 | 18 | ≤25 | 45～55 | 120max | YR1600-8/1430 | 1600 | 740 | JDX1000 | 230 | |
| φ3,5 × 13 | 17 | ≤25 | 60～65 | 156maks. | YR2000-8/1730 | 2000 | 740 | TS130-A-F1 | 257,6 | |
| φ3,8 × 13 (Typ łożyska głównego) |
17 | ≤25 | 65～70 | 190 | YR2500-8/1730 | 2500 | 740 | JS130-C-F1 | 316 | |
| φ3,8 × 13 (typ krawędzi przesuwnej) |
17 | ≤25 | 65～70 | 185 | YR2500-8/1730 | 2500 | 740 | DMG22/2500 | 313 | |
| φ4×13 | 16,3 | ≤25 | 78～80 | 191 | YRKK900-80 | 2800 | 745 | JS140-A | 348 | |
| φ4.2×11 (Typ łożyska głównego) |
15,8 | ≤25 | 100～110 | 182～190 | YR2800-8/17830 | 2800 | 740 | JS140-A-F1D | 350 | |
| φ4.2×13 (Typ łożyska głównego) |
15,2 | ≤25 | 110～120 | 230 | YRKK1000-8 | 3350 | 740 | MFY355-A | 375 | |
| φ4.2×13 (Typ łożyska głównego) |
15,2 | ≤25 | 120～130 | 245 | YRKK1000-8 | 3350 | 740 | MFY355-A | 390 | |
| φ4.2×13 (rodzaj poślizgu środkowego) |
15,2 | ≤25 | 110～120 | 230 | YRKK1000-8 | 3350 | 740 | MFY355-A | 380 | |
| φ4,6×14 | 15 | ≤25 | 100～115 | 285 | YR1000-8 | 4200 | 740 | J3160-C | 485 | |
