Szczegóły Produktu:
Zapłata:
|
Nazwa: | Młyn kulowy do przetwarzania minerałów | Model: | MQS12×24 |
---|---|---|---|
Stan: | Nowy | Średnica cylindra: | 1500 MM |
Długość cylindra: | 3000 mm | Specyfikacja: | φ1,5x3,0~φ8x13m |
Klasyfikacja: | Młyn do mielenia rudy | ||
High Light: | Młyn do mielenia rudy 12 × 24,młyn kulowy na mokro 12 × 24,młyn kulowy do mielenia na mokro |

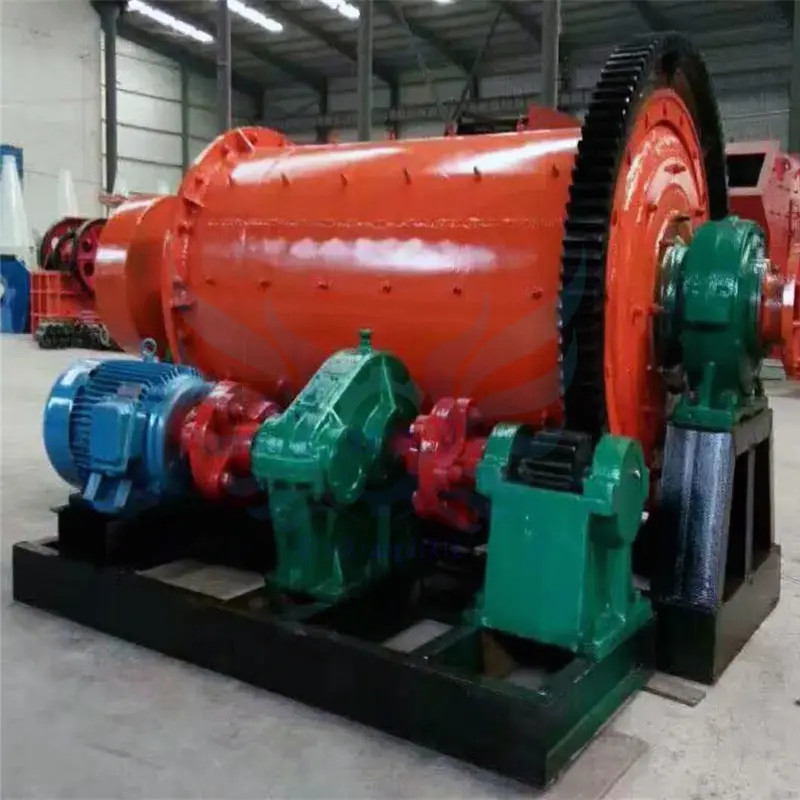

Młyn kulowy do przetwarzania minerałów Młyn do mielenia rudy Młyn kulowy z mokrą siatką
1. Młyn kulowy Młyn do mielenia rudyspecyfikacje i modele są następujące:
(1) Młyn kulowy typu przelewowego: specyfikacje od φ1,5x3,0 ~ φ8x13m, efektywna objętość 7,5 ~ 194,3m3 w różnych konfiguracjach o różnych specyfikacjach;
(2) Młyn kulowy kratowy: specyfikacje od φ1,2x2,4 ~ φ4x14m, efektywna objętość wynosi 2,2 ~ 157m3 w różnych konfiguracjach o różnych specyfikacjach;
2. Charakterystyka techniczna młyna kulowegoz Młyn do mielenia rudy:
(1) Młyn cylindryczny przyjmuje formę transmisji ulotek krawędziowych, transmisję środkową, wielopunktową transmisję krawędziową i inne typy transmisji;Forma napędowa to silnik asynchroniczny + reduktor + zębnik + duża przekładnia i silnik synchroniczny + sprzęgło pneumatyczne + zębnik + duża przekładnia;
(2) Ogólne zastosowanie dwóch statycznych i dynamicznych trybów podparcia łożyska ciśnieniowego, zastosowanie w pełni zamkniętych, samoprzylepnych łożysk typu "rocker" o styku 1200 linii, może również korzystać z pojedynczego toru ślizgowego, podwójnego toru ślizgowego statycznego i dynamicznego wsparcia ciśnieniowego lub pełnego wsparcie ciśnienia statycznego;
(3) Duża otwarta przekładnia przyjmuje standardową konstrukcję amerykańską AGMA, wyposażoną w niezawodną obudowę przekładni uszczelniającej, z automatycznym urządzeniem do smarowania natryskowego gliceryną;
(4) Cylinder jest kluczową częścią młyna.Analiza elementów skończonych przeprowadzana jest komputerowo, aby zapewnić niezawodność jej użytkowania.
(5) Młyn duży i średni wyposażony w urządzenie do powolnego napędu;
(6) Duży i średni młyn wyposażony w stację smarowania wysokiego i niskiego ciśnienia;
(7) System sterowania i ochrony przyjmuje sterowanie PLC.
3. Parametry produktu zmłyn kulowy Młyn do mielenia rudy
Tabela wydajności technicznej młyna kulowego na mokro luo Mine
Model | Średnica cylindra | Długość cylindra | Efektywna objętość | Prędkość obrotowa | Obciążenie ścierniwa | Tryb jazdy | Silnik | Wymiary (dł.×szer.×wys.) |
Około waga |
Notatka | |
moc | Obrót silnika | ||||||||||
Jednostka | mm | mm | m3 | obr/min | t | kw | obr/min | m | t | ||
MQS12×24 | 1500 | 3000 | 5 | 26,6 | 9 | Brzeg | 95 | 742 | 6,4 × 2,9 × 2,6 | 18 | Podajnik bębnowy |
MQS15×15 | 1500 | 1500 | 2,3 | 29,2 | 4,8 | ja | 60 | 725 | 5,7×3,2×2,8 | 13,7 | |
MQS15×24 | 1500 | 2400 | 3,7 | 29,2 | 7,6 | ja | 90 | 730 | 6,9×3,3×2,8 | 16,5 | |
MQS15×30 | 1500 | 3000 | 4,6 | 26,6 | 10 | Brzeg | 90 | 742 | 7,6×3,4×2,8 | 19,5 | Gumowa wykładzina |
MQS21×30 | 2100 | 3000 | 9,4 | 22,1 | 20 | ja | 220 | 740 | 8,5×4,65×3 | 45 | |
MQS24×30 | 2400 | 3000 | 12.2 | 21 | 25 | ja | 250 | 980 | 8,8 × 4,7 × 4,4 | 55 | |
MQS24×70 | 2400 | 7000 | 26,66 | 21 | 54 | ja | 475 | 740 | 14,3 × 5,8 × 4,4 | 67 | Gumowa wykładzina |
MQS27×21 | 2700 | 2100 | 10,6 | 19,7 | 22 | ja | 280 | 733 | 9,7 × 6,5 × 4,8 | 69 | |
MQS27×36 | 2700 | 3600 | 18,5 | 20,5 | 39 | ja | 400 | 187,5 | 12×5,8×4 | 74 | |
MQS27×40 | 2700 | 4000 | 20,5 | 20.24 | 38 | ja | 400 | 187,5 | 12,4 × 5,8 × 4,7 | 77 | |
MQS27×60 | 2700 | 6000 | 34,34 | 19,5 | 53 | ja | 630 | 589 | 12×5,7×4,5 | 84 | |
MQS29×41 | 2900 | 4100 | 26 | 19.34 | 42 | ja | 450 | 740 | 9,9 × 6,1 × 5,1 | 76,1 | |
MQS31×64 | 3100 | 6400 | 43,7 | 18,3 | 56 | ja | 1000 | 167 | 15,2 × 6,98 × 5,8 | 141 | |
MQS32×31 | 3200 | 3100 | 22,65 | 18,3 | 46,9 | ja | 500 | 167 | 13,9 × 7,3 × 6,0 | 109 | |
MQS32×36 | 3200 | 3600 | 26,3 | 18,3 | 54 | ja | 630 | 167 | 14,3 × 7,3 × 6,0 | 116,94 | |
MQS32×40 | 3200 | 4000 | 29,2 | 18,2 | 60 | ja | 710 | 980 | 14,7 × 7,3 × 6,0 | 121,4 | |
MQS32×45 | 3200 | 4500 | 32,9 | 18,3 | 68,5 | ja | 800 | 167 | 15,2 × 7,3 × 5,9 | 126,23 | |
MQS32×54 | 3200 | 5400 | 39,4 | 18,3 | 81,6 | ja | 1000 | 167 | 16,6 × 7,3 × 6,1 | 135,4 | |
MQS36×45 | 3600 | 4500 | 41,4 | 17.25 | 86 | ja | 1000 | 167 | 13,5 × 7,3 × 6,3 | 153,1 | |
MQS36×60 | 3600 | 6000 | 54 | 17,3 | 112 | Brzeg | 1400 | 167 | 15,5 × 8,3 × 6,3 | 190,6 | |
MQS36×85 | 3600 | 8500 | 79 | 17,4 | 144 | ja | 1800 | 743 | 20×8,2×7,1 | 260,89 | |
MQS40×60 | 4000 | 6000 | 69,8 | 16,0 | 126 | ja | 1500 | 200 | 17,4 × 9,34 × 7,5 | 215,5 | |
MQS40×67 | 4000 | 6700 | 76 | 16,0 | 155 | ja | 1600 | 980 | 16×8,43×7,5 | 235.2 | |
MQS40×13,5 | 4000 | 13500 | 157 | 16,5 | 280 | ja | 3300 | 980 | 24,2 × 9,9 × 7,8 |
284 /375 |
Gumowa wykładzina |
Serwis pogwarancyjny
LUOYANG ZHONGTAI INDUSTRIES w stanie zapewnić:
1. CZĘŚCI ZAMIENNE - PROJEKTOWANIE I PRODUKCJA
2. DUŻE OBJĘTOŚCI ODLEWNI STALI I ŻELIWA
3. OGROMNE MOŻLIWOŚCI SKLEPU MASZYNOWEGO
4. PROGRAMY SZKOLENIOWE
5. PROGRAMY KONSERWACJI ZAPOBIEGAWCZEJ
6. USŁUGI KONSERWACJI ZAPOBIEGAWCZEJ
7. KOMPLEKSOWE PROGRAMY KONSERWACJI
Inżynierowie serwisu terenowego LUOYANG ZHONGTAI INDUSTRIES są specjalnie przeszkoleni w zakresie produktów grupy marek LUOYANG ZHONGTAI INDUSTRIES, ale są w stanie podjąć się obsługi innych marek OEM.Nasi technicy są wyposażeni w najbardziej zaawansowany technologicznie dostępny sprzęt diagnostyczny do rozwiązywania problemów ze sprzętem w celu optymalizacji wydajności i zminimalizowania przestojów.LUOYANG ZHONGTAI INDUSTRIES ma również szerokie możliwości w zakresie dostarczania wszystkich potrzebnych materiałów eksploatacyjnych i elektrycznych / mechanicznych części zamiennych.
