| Stan: | Nowy | Model: | ΦCementowy młyn kulowy 2,2 × 11 |
|---|---|---|---|
| Tryb jazdy: | Krawędź, środek | Produkcja (t/h): | 15-16 |
| Moc silnika (kw): | 630 | Napięcie (V): | 6000 |
| Klasyfikacja: | Młyn do mielenia rudy | Gwarancja: | 12 miesięcy |
| High Light: | Młyn do cementu 6000 V,młyn do cementu 16 TPH,młyn do cementu 15 TPH |
||

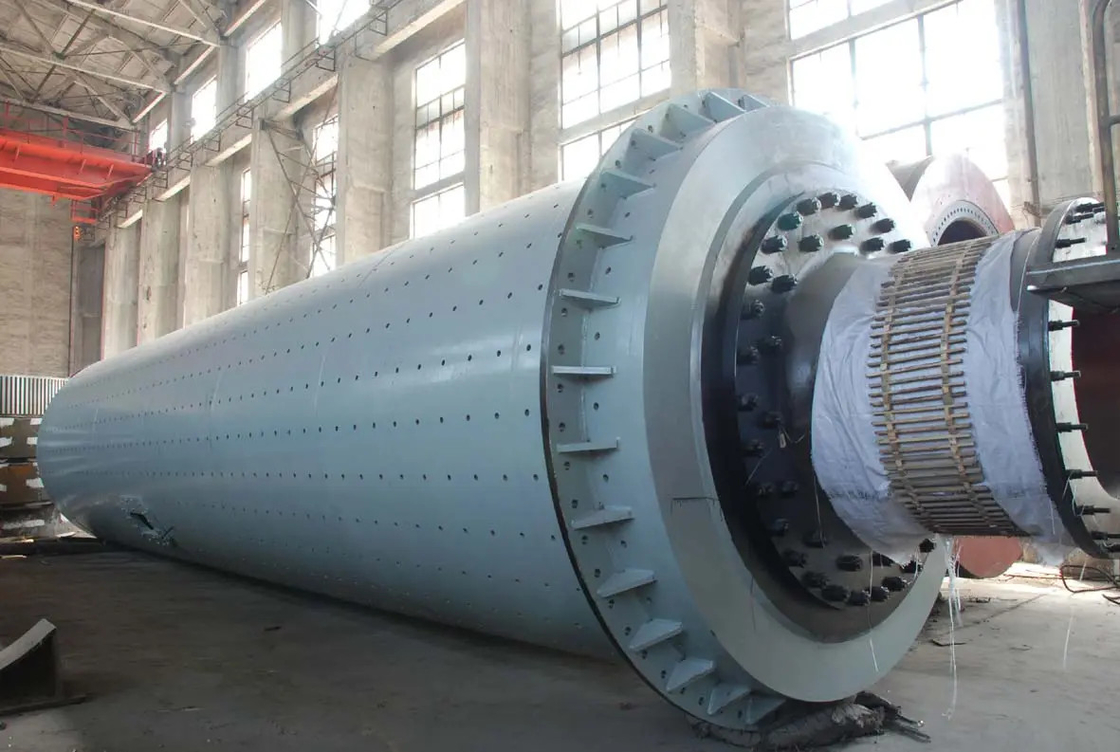

Młyn do mielenia rudy Cementowy młyn kulowy 6000V Cementownia do górnictwa
1.Charakterystyka techniczna dużego młyna cementowegomłyn do mielenia rudy
(1) Formy transmisji młyna bębnowego to ulotki krawędziowe, transmisja środkowa, wielopunktowa transmisja krawędziowa i inne typy transmisji;Forma napędowa to silnik asynchroniczny + reduktor + zębnik + duża przekładnia i silnik synchroniczny + sprzęgło pneumatyczne + zębnik + duża przekładnia;
(2) Generalnie przyjmuje się tryb podparcia łożysk ciśnieniowych statycznych i dynamicznych na dwóch końcach i przyjmuje się w pełni zamknięte, samoprzylepne łożyska o styku 1200 linii „typu kołyskowego”.Można również zastosować tor jednoślizgowy, tor dwuślizgowy ze statycznym i dynamicznym wsparciem ciśnienia lub pełne wsparcie ciśnienia statycznego.
(3) Duża otwarta przekładnia przyjmuje standardową konstrukcję amerykańską AGMA, wyposażoną w niezawodną obudowę przekładni uszczelniającej, z glicerynowym automatycznym urządzeniem do smarowania natryskowego;
(4) Cylinder jest kluczową częścią młyna, a jego analiza elementów skończonych jest przeprowadzana komputerowo, aby zapewnić niezawodność jego użytkowania;
(5) Młyn duży i średni wyposażony w urządzenie do powolnego napędu;
(6) Duże i średnie młyny są wyposażone w stacje smarowania wysokiego i niskiego ciśnienia;
(7) System sterowania i ochrony przyjmuje sterowanie PLC.
2. Parametry produktu zmłyn do mielenia rudy Cmłyn |młyn kulowy cementu
| Nie. | Spec (m) | Produkcja (t/h) | Obroty młyna (obr/min) | rozmiar paszy do młyna mm | Obciążenie ścierniwa (t) | Efektywna objętość | Tryb jazdy | Głównym silnikiem | Wymiar całkowity | Waga urządzenia (T) | Notatka | |||
| Moc (kw) | Napięcie (V) | L | W | H | ||||||||||
| 1 | Φ2,2 × 6,5 | 13-14 | 22 | ＜25 | 31 | 21,4 | Brzeg | 380 | 6000 | 12385 | 5390 | 4210 | 53 | |
| 2 | Φ2,2×11 | 15-16 | 21 | ＜25 | 50 | 36 | Środek | 630 | 6000 | 21559 | 4540 | 3520 | 109 | |
| 3 | Φ2,2×13 | 16-18 | 21,5 | ＜25 | 60 | 43 | 630 | 6000 | 26079 | 4540 | 3520 | 114,2 | ||
| 4 | Φ2.4×8 | 15 | 20,8 | ＜25 | 45 | 30 | Brzeg | 560 | 6000 | 17215 | 5564 | 4540 | 82,53 | |
| 5 | Φ2,4 × 13 | 20-23 | 19 | ＜25 | 65 | 51,7 | Środek | 800 | 6000 | 27580 | 4540 | 3620 | 138 | |
| 6 | Φ2,6×13 | 30-32 | 19,6 | ＜25 | 80 | 60 | Brzeg | 1000 | 6000 | 20883 | 7740 | 5670 | 144,5 | |
| 7 | Φ3×9 | 28-32 | 17,8 | ＜25 | 70-80 | 55 | Środek | 1000 | 6000 | 23568 | 4760 | 3670 | 138,7 | |
| 8 | Φ3×11 | 36-40 | 18,9 | ＜25 | 100 | 69 | 1250 | 6000 | 27610 | 5720 | 4080 | 181,9 | ||
| 9 | Φ3×11 | 36 | 17.69 | ＜25 | 100 | 69 | Brzeg | 1250 | 6000 | 24567 | 7510 | 5968 | 156,5 | |
| 10 | Φ3,2×11 | 40-45 | 17,4 | ＜15 | 90-100 | 78 | Środek | 1250 | 6000 | 28000 | 5720 | 3672 | 180 | |
| 11 | Φ3,5 × 9,5 | 40 | 18 | ＜20 | 115 | 76,4 | 1400 | 6000 | 29717 | 5250 | 5000 | 194,4 | ||
| 12 | Φ3,5×11 | 45 | 17,2 | ＜15 | 116 | 78,5 | 1600 | 6000 | 28454 | 5350 | 5600 | 271.64 | ||
| 13 | Φ3,6×8,5 | 60 | 16,5 | ＜20 | 102 | 86 | 2500 | 6000 | 19693 | 4141 | 5404,5 | 233,3* | Z wyjściem prasy rolkowej | |
| 14 | Φ3,8×9 | 70-80 | 16,5 | ＜20 | 130 | 94 | 2000 | 6000 | 28521 | 5550 | 5600 | 255.2 | ||
| 15 | Φ3,8 × 12,5 | 55 | 16,4 | ＜25 | 167 | 123,5 | Brzeg | 2500 | 6000 | 17419 | 10745 | 8204 | 301,4 | |
| 16 | Φ3,8 × 13 | 60 | 16,3 | ＜25 | 173 | 128 | Środek | 2500 | 6000 | 19693* | 4141* | 5404,5 | 223,3* | |
| 17 | Φ4.2×11 | 120 | 15,75 | ≤3 80% pass | 182 | 134,5 | 2800 | 18500 | 4400 | 6500 | 256** | Z prasą rolkową i O-Sepa | ||
| 18 | Φ4,2 × 11,5 | 130 | 15,99 | ≤3 80% pass | 199 | 138 | Jednostronny podwójny napęd | 2800 | dziesięć tysięcy | 18002 | 8962 | 7520 | 219** | Z prasą rolkową |
| 19 | Φ4,2 × 11,5 | 130 | 16 | ≤3 80% pass | 199 | 138 | Środek | 2800 | 17259 | 4960 | 5600 | 220** | Z prasą rolkową | |
| 20 | Φ4,2 × 12,5 | 85 | 16 | ≤25 90% | 210 | 151 | 3150 | 18400 | 4960 | 8640 | 251** | z wydajnym separatorem proszku | ||
| 21 | Φ4,2 × 12,5 | 145 | 16 | ≤3 80% | 210 | 151 | 3150 | 18400 | 4960 | 8640 | 242** | Z prasą rolkową | ||
| 22 | Φ4.2×13 | 75 | 15,6 | ≤25 90% | 209 | 157 | Brzeg | 3150 | 174450 | 4880 | 8000 | 255** | z wydajnym separatorem proszku | |
| 23 | Φ4.2×13 | 150 | 15,6 | ≤3 80% | 209 | 157 | Środek | 3150 | 17445 | 4880 | 8000 | 256** | Z prasą rolkową i O-Sepa | |
| 24 | Φ4,2 × 13,5 | 80-85 | 15,8 | ≤25 90% | 230 | 164 | 3550 | 17744 | 6700 | 6010 | 256** | |||
| 25 | Φ4.2×14 | 95 | 15,6 | ≤25 90% | 252 | 169 | 3550 | 19055 | 20490 | 23200 | 220** | |||
| 26 | Φ4,2 × 14,5 | 95 | 15,8 | ≤25 80% | 250 | 178 | 4000 | 5050 | 6700 | 11054 | 278** | |||
| 27 | Φ4,6×14 | 95-110 | 15 | 285 | 185 | Brzeg | 4200 | 6000 | 23200 | 11054 | 6370 | 310** | ||
