Szczegóły Produktu:
Zapłata:
|
| Model: | ΦCementowy młyn kulowy 2,2 × 6,5 | Tryb jazdy: | Krawędź, środek |
|---|---|---|---|
| Waga urządzenia: | 53 tys | Materiał: | cement, wyroby silikatowe, nowe materiały budowlane |
| moc silnika głównego: | 380 kW | Napięcie: | 6000V |
| Klasyfikacja: | Młyn do mielenia rudy | Gwarancja: | 12 miesięcy |
| High Light: | Frezarka cementowa 2,2 × 6,5 m |
||

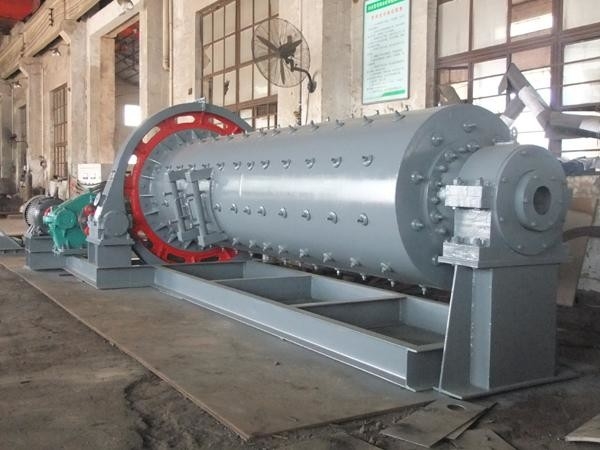

ΦCementowy młyn kulowy 2,2 × 6,5 m młyna do mielenia rudy dla przemysłu wydobywczego
1. Zasada działaniazCementowy młyn kulowy do mielenia rudy

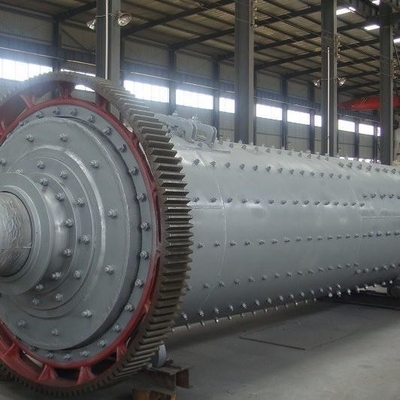

Ta maszyna jest cylindrycznym urządzeniem obrotowym, zewnętrznym wzdłuż przekładni zębatej, dwoma koszami, siatkowym młynem kulowym.Materiał z urządzenia podającego przez spiralę z wałem drążonym podającym równomiernie do pierwszego pojemnika młyna, pojemnik ma stopniowaną płytę okładzinową lub falistą płytę okładzinową, załadowaną różnymi specyfikacjami stalowych kulek, obrót cylindra wytwarza siłę odśrodkową przyniesie stalową kulę do określonej wysokości po opadnięciu materiał ma mocne uderzenie i efekt szlifowania.
Po obróbce zgrubnej w pierwszym magazynie, trafia on do drugiego magazynu przez jednowarstwową płytę działową.Magazyn wyłożony jest płaską okładziną i stalową kulką, a materiał jest dalej szlifowany.Proszek jest wyładowywany przez kratę wyładowczą w celu zakończenia operacji mielenia.
2. Parametry produktuzCementowy młyn kulowy do mielenia rudy
Cementownia |młyn kulowy cementu otrzymuje wskaźnik techniczny:
| Nie. | Spec (m) | Produkcja (t/h) | Obroty młyna (obr/min) | rozmiar paszy do młyna mm | Obciążenie ścierniwa (t) | Efektywna objętość | Tryb jazdy | Głównym silnikiem | Wymiar całkowity | Waga urządzenia (T) | Notatka | |||
| Moc (kw) | Napięcie (V) | L | W | H | ||||||||||
| 1 | Φ2,2 × 6,5 | 13-14 | 22 | ＜25 | 31 | 21,4 | Brzeg | 380 | 6000 | 12385 | 5390 | 4210 | 53 | |
| 2 | Φ2,2×11 | 15-16 | 21 | ＜25 | 50 | 36 | Środek | 630 | 6000 | 21559 | 4540 | 3520 | 109 | |
| 3 | Φ2,2×13 | 16-18 | 21,5 | ＜25 | 60 | 43 | 630 | 6000 | 26079 | 4540 | 3520 | 114,2 | ||
| 4 | Φ2.4×8 | 15 | 20,8 | ＜25 | 45 | 30 | Brzeg | 560 | 6000 | 17215 | 5564 | 4540 | 82,53 | |
| 5 | Φ2,4 × 13 | 20-23 | 19 | ＜25 | 65 | 51,7 | Środek | 800 | 6000 | 27580 | 4540 | 3620 | 138 | |
| 6 | Φ2,6×13 | 30-32 | 19,6 | ＜25 | 80 | 60 | Brzeg | 1000 | 6000 | 20883 | 7740 | 5670 | 144,5 | |
| 7 | Φ3×9 | 28-32 | 17,8 | ＜25 | 70-80 | 55 | Środek | 1000 | 6000 | 23568 | 4760 | 3670 | 138,7 | |
| 8 | Φ3×11 | 36-40 | 18,9 | ＜25 | 100 | 69 | 1250 | 6000 | 27610 | 5720 | 4080 | 181,9 | ||
| 9 | Φ3×11 | 36 | 17.69 | ＜25 | 100 | 69 | Brzeg | 1250 | 6000 | 24567 | 7510 | 5968 | 156,5 | |
| 10 | Φ3,2×11 | 40-45 | 17,4 | ＜15 | 90-100 | 78 | Środek | 1250 | 6000 | 28000 | 5720 | 3672 | 180 | |
| 11 | Φ3,5 × 9,5 | 40 | 18 | ＜20 | 115 | 76,4 | 1400 | 6000 | 29717 | 5250 | 5000 | 194,4 | ||
| 12 | Φ3,5×11 | 45 | 17,2 | ＜15 | 116 | 78,5 | 1600 | 6000 | 28454 | 5350 | 5600 | 271.64 | ||
| 13 | Φ3,6×8,5 | 60 | 16,5 | ＜20 | 102 | 86 | 2500 | 6000 | 19693 | 4141 | 5404,5 | 233,3* | Z wyjściem prasy rolkowej | |
| 14 | Φ3,8×9 | 70-80 | 16,5 | ＜20 | 130 | 94 | 2000 | 6000 | 28521 | 5550 | 5600 | 255.2 | ||
| 15 | Φ3,8 × 12,5 | 55 | 16,4 | ＜25 | 167 | 123,5 | Brzeg | 2500 | 6000 | 17419 | 10745 | 8204 | 301,4 | |
| 16 | Φ3,8 × 13 | 60 | 16,3 | ＜25 | 173 | 128 | Środek | 2500 | 6000 | 19693* | 4141* | 5404,5 | 223,3* | |
| 17 | Φ4.2×11 | 120 | 15,75 | ≤3 80% pass | 182 | 134,5 | 2800 | 18500 | 4400 | 6500 | 256** | Z prasą rolkową i O-Sepa | ||
| 18 | Φ4,2 × 11,5 | 130 | 15,99 | ≤3 80% pass | 199 | 138 | Jednostronny podwójny napęd | 2800 | dziesięć tysięcy | 18002 | 8962 | 7520 | 219** | Z prasą rolkową |
| 19 | Φ4,2 × 11,5 | 130 | 16 | ≤3 80% pass | 199 | 138 | Środek | 2800 | 17259 | 4960 | 5600 | 220** | Z prasą rolkową | |
| 20 | Φ4,2 × 12,5 | 85 | 16 | ≤25 90% | 210 | 151 | 3150 | 18400 | 4960 | 8640 | 251** | z wydajnym separatorem proszku | ||
| 21 | Φ4,2 × 12,5 | 145 | 16 | ≤3 80% | 210 | 151 | 3150 | 18400 | 4960 | 8640 | 242** | Z prasą rolkową | ||
| 22 | Φ4.2×13 | 75 | 15,6 | ≤25 90% | 209 | 157 | Brzeg | 3150 | 174450 | 4880 | 8000 | 255** | z wydajnym separatorem proszku | |
| 23 | Φ4.2×13 | 150 | 15,6 | ≤3 80% | 209 | 157 | Środek | 3150 | 17445 | 4880 | 8000 | 256** | Z prasą rolkową i O-Sepa | |
| 24 | Φ4,2 × 13,5 | 80-85 | 15,8 | ≤25 90% | 230 | 164 | 3550 | 17744 | 6700 | 6010 | 256** | |||
| 25 | Φ4.2×14 | 95 | 15,6 | ≤25 90% | 252 | 169 | 3550 | 19055 | 20490 | 23200 | 220** | |||
| 26 | Φ4,2 × 14,5 | 95 | 15,8 | ≤25 80% | 250 | 178 | 4000 | 5050 | 6700 | 11054 | 278** | |||
| 27 | Φ4,6×14 | 95-110 | 15 | 285 | 185 | Brzeg | 4200 | 6000 | 23200 | 11054 | 6370 | 310** | ||
