Szczegóły Produktu:
Zapłata:
|
Stan: | Nowy | Rodzaj: | Raymond Mill |
---|---|---|---|
Rozmiar paszy: | 15-30mm | Gotowy rozmiar: | 0,125-0,044 mm |
Miejsce pochodzenia: | Henan, Chiny | Gwarancja: | 12 miesięcy |
Nazwa: | Młyn do mielenia rudy | ||
High Light: | Zatwierdzona przez IOS maszyna do młynów Raymond,maszyna do młynów Raymond do kamienia mineralnego |

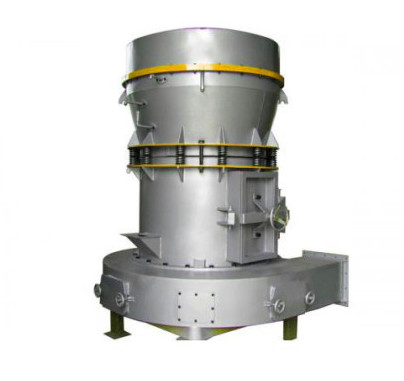

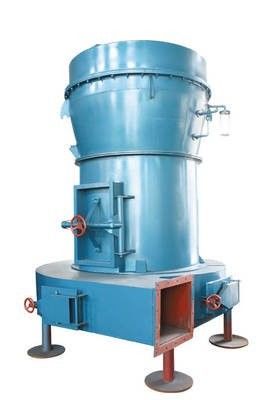

Raymond Mill Mineral Stone Raymond Grinding Machine Młyn do mielenia rudy
1. Główna struktura młyna Raymond
Struktura maszyny składa się głównie z głównej maszyny, analizatora, wentylatora, gotowego separatora cyklonowego, mikroproszkowego separatora cyklonowego i kanału powietrznego.Wśród nich maszyna główna składa się z ramy, spirali wlotu powietrza, łopaty, rolki szlifierskiej, pierścienia szlifierskiego, osłony.
2. Zasada działania młyna Raymond:
Praca, będzie musiała zmiażdżyć materiały od strony skorupy kaptura do maszyny dodawania leja, opierając się na urządzeniu rolkowym zawieszonym na półce z kwiatami śliwy gospodarza, wokół pionowej osi obrotu, samo obraca się w tym samym czasie, ze względu na efekt obracania siła odśrodkowa, gdy walec odchyla się na zewnątrz, wciska pierścień, nóż łopaty zgarnia materiał między rolką szlifierską a pierścieniem szlifierskim, Cel kruszenia materiałów osiąga się poprzez zwijanie i dociskanie rolki mielącej.
Proces selekcji powietrza: po zmieleniu materiału wentylator wdmuchuje wiatr do głównej obudowy maszyny, wydmuchując proszek, sortując przez analizator umieszczony nad pomieszczeniem do mielenia, drobne i grube materiały wpadają do pomieszczenia do mielenia w celu przemielenia, rozdrobnienia zgodnie ze specyfikacją nadmuchu do kolektora cyklonowego, zbieranego po wyładowaniu przez wylot proszku, czyli gotowego produktu.Przepływ powietrza jest zawracany do wentylatora przez kanał powrotny w górnym końcu dużego kolektora cyklonowego.Ścieżka wiatru krąży i płynie pod ujemnym ciśnieniem.Zwiększona objętość powietrza w ścieżce krążącego powietrza jest odprowadzana przez rurę wydechową między wentylatorem a maszyną główną i wchodzi do małego kolektora cyklonowego w celu oczyszczenia.
3. Parametry produktu młyna Raymond
Numer modelu i parametry techniczne młyna Raymond | ||||||
Model | 6R4525 | 5R4119 | 4R3216 | 3R75 | 3R65 | 3R60 |
Specyfikacja | ||||||
Rozmiar paszy (mm) | ≤30 | ≤25 | ≤25 | ≤20 | ≤15 | ≤15 |
Gotowy rozmiar (mm) | 0,125- 0,044 |
0,125- 0,044 |
0,125- 0,044 |
0,125- 0,044 |
0,125- 0,044 |
0,125- 0,044 |
Produkcja różnych zmian rozdrobnienia materiału (t) | 16-120 | 8-60 | 4-45 | 1,5-20 | 1-18 | 0,5-8 |
Prędkość wału środkowego (obr/min) |
82 | 105 | 130 | 160 | 180 | 280 |
Pierścień szlifierskiśrednica (mm) | 1770 | 1400 | 1073 | 865 | 725 | 495 |
Wałek szlifierskiśrednica (mm) |
450 | 410 | 320 | 260 | 210 | 140 |
Wałek szlifierskiwysokość (mm) | 250 | 190 | 160 | 150 | 150 | 100 |
Głównym silnikiem | y315m- 4-132 |
y280s- 4-75 |
y225s- 4-37 |
y225s- 8-18,5 |
y200L- 8-15 |
y160m- 6-7,5 |
Silnik dmuchawy | y315m- 4-132 |
250m- 4-75 |
y200L- 4-37 |
y160L- 4-15 |
y160m- 4-11 |
y132s- 2-5,5 |
Silnik analizatora | y160m- 4-11 |
yc200- 4B-7,5 |
yc120- 4a-5,5 |
y112m- 6-202 |
y112m- 6-2,2 |
Y90L- 6-1.1 |
