Seria HGM Super Micron Mill i system produkcji mikroproszków

 Seria HGM Super Micron Mill i system produkcji mikroproszków Młyn do mielenia rudy

1. Zasada działania

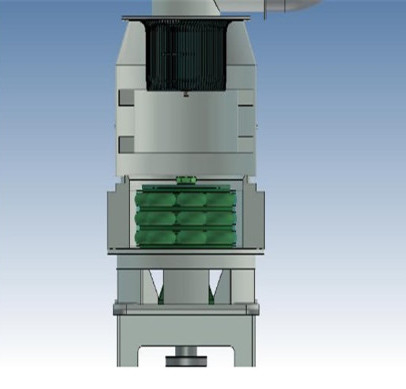

Silnik mikroszlifierki napędza wrzeciono i stół obrotowy każdej warstwy, aby obracać się przez reduktor, a stół obrotowy napędza dziesiątki rolek pierścieniowych, aby swobodnie toczyć się i obracać w bieżni pierścienia szlifierskiego przez kołek.

Duże kawałki materiału przez kruszarkę młotkową rozbite na małe cząstki do pojemnika magazynowego za pomocą windy, elektromagnetyczny podajnik wibracyjny będzie materiał równomiernie do środka koła, na materiale pod działaniem siły odśrodkowej, aby krążyć wokół i wpadać do środka bieżni pierścieniowej to tłoczenie toczenia pierścieni, szlifowanie walców, szlifowanie i kruszenie, materiał po zmiażdżeniu pierwszej warstwy i wpadnięciu na drugą i trzecią warstwę, małe cząstki materiału po tysiącach uderzeń, walcowanie i wcieranie w najdrobniejszy proszek, w działaniu ssącym wentylatora odśrodkowego pod wysokim ciśnieniem będzie maszyna do inhalacji powietrza zewnętrznego, a trzecia warstwa sproszkowanego grubego proszku do separatora proszku.

Prąd wirowy generowany przez obracającą się turbinę w separatorze proszków sprawia, że ​​gruboziarniste materiały opadają i ponownie się mielą.Drobny proszek dostaje się do cyklonowego kolektora proszkowego z przepływem powietrza i jest wyładowywany przez zawór spustowy na dole cyklonowego kolektora proszkowego, który jest gotowym produktem.Strumień powietrza z niewielką ilością drobnego pyłu jest oczyszczany przez pulsacyjny odpylacz i odprowadzany przez wentylator i tłumik.

2. Charakterystyka wydajności

(1) Mikromielenie jest wydajne i ma niskie zużycie.Przy tym samym materiale, mocy i rozdrobnieniu gotowego produktu wydajność jest o 40% wyższa niż w młynie powietrznym i młynie mieszającym.

(2) Mikro młynek ma długą żywotność.W przypadku tego samego rozdrobnienia materiałów i wyrobów gotowych żywotność części zużywających się jest dłuższa niż w przypadku kruszarki udarowej i kruszarki turbinowej, na ogół do ponad 1 roku.

(3) We wnęce szlifierskiej nie ma łożyska tocznego ani śruby.Nie ma łożyska, a jego uszczelki i delikatne śruby łatwo się poluzowują i niszczą maszynę oraz inne problemy

(4) Rozdrobnienie ultradrobnego produktu do szlifowania może osiągnąć jednorazowo D97 ≤5μm

3. Parametry produktu
