Szczegóły Produktu:
Zapłata:
|
| Orzecznictwo: | ISO/CE | Podanie: | rudy węgla, metali i niemetali |
|---|---|---|---|
| Nazwa produktu: | Jednoliniowy wciągnik górniczy z uzwojeniem | Nazwa: | Wielolinowy wciągnik górniczy cierny |
| Rodzaj: | Wciągnik | Pojemność: | OEM |
| High Light: | Przenośnik podnośnikowy 305M,wciągnik cierny 305M,wciągnik cierny 650M |
||
Jednolinowy wciągnik górniczy z uzwojeniem wielolinowym Wciągnik górniczy z wielolinowym tarciem

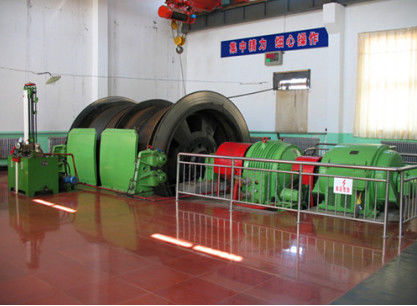

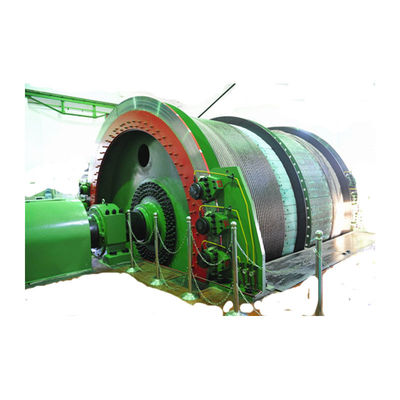

Jednoliniowy wciągnik górniczy z uzwojeniem
Produkt seryjny, w tym 2m-5m pojedyncze rurowe i podwójne rurowe i może być stosowany do górniczych wyciągów, podnoszenia ludzi oraz materiałów i urządzeń opuszczających się z pionowych szybów lub nachylonych szybów węgla, rud metali i niemetali.
Wciągnik kopalniany JK jest stosowany głównie w pochyłych chodnikach i studniach kopalń węgla, kopalni metali i kopalń niemetali do podnoszenia lub opuszczania personelu i materiałów.
Parametry produktu
| Model | Bęben |
Napięcie PF |
Różnica napięć (KN |
Lina Średnica (mm) |
Pojemność (m) |
Maks. Prędkość |
Redukować stosunek prędkości |
Silnik Prędkość |
||||
|
n ty m b mi r |
Dia | Szerokość | Jednowarstwowy | Dwuwarstwowy | Trójwarstwowy | |||||||
| m | kN | mm | m | SM | obr/min | |||||||
| JK-2×1,5/20 | 1 | 2,0 | 1,5 | 62 | 24 | 305 | 650 | 1025 | 5.2 | 20,0 | 1000 | |
| JK-2×1,5/31,5 | 31,5 | |||||||||||
| JK-2×1.8/20 | 1.80 | 375 | 797 | 1246 | 20,0 | |||||||
| JK-2×1,8/31,5 | 31,5 | |||||||||||
| JK-2,5×2/20 | 2,5 | 2.00 | 83 | 28 | 448 | 945 | 1475 | 5.0 | 20,0 | 750 | ||
| JK-2,5×2/31,5 | 31,5 | |||||||||||
| JK-2,5×2,3/20 | 2.30 | 525 | 1100 | 1712 | 20,0 | |||||||
| JK-2,5×2,3/31,5 | 31,5 | |||||||||||
| JK-3×2,2/20 | 3,0 | 2,20 | 135 | 36 | 458 | 966 | 1513 | 6,0 | 20,0 | |||
| 2JK-2×1/11,2 | 2 | 2,0 | 1,00 | 62 | 40 | 24 | 182 | 406 | 652 | 7,0 | 11.2 | |
| 2JK-2×1/20 | 20,0 | |||||||||||
| 2JK-2×1/31,5 | 31,5 | |||||||||||
| 2JK-2×1,25/11,2 | 1,25 | 242 | 528 | 838 | 11.2 | |||||||
| 2JK-2×1.25/20 | 20,0 | |||||||||||
| 2JK-2×1,25/31,5 | 31,5 | |||||||||||
| 2JK-2,5×1,2/11,2 | 2,5 | 1,20 | 83 | 65 | 28 | 843 | 8,8 | 11.2 | ||||
| 2JK-2,5×1,2/20 | 20,0 | |||||||||||
| 2JK-2,5×1,2/31,5 | 31,5 | |||||||||||
| 2JK-2,5×1,5/11,2 | 2,5 | 1,50 | 83 | 65 | 28 | 319 | 685 | 1080 | 8,8 | 11.2 | ||
| 2JK-2,5×1,5/20 | 20,0 | |||||||||||
| 2JK-2,5×1,5/31,5 | 31,5 | |||||||||||
| 2JK-3×1,5/11,2 | 3,0 | 135 | 90 | 36 | 289 | 624 | 994 | 10,5 | 11.2 | |||
| 2JK-3×1,5/20 | 20,0 | |||||||||||
| 2JK-3×1,5/31,5 | 31,5 | |||||||||||
| 2JK-3×1,8/11,2 | 1.80 | 362 | 770 | 1217 | 11.2 | |||||||
| 2JK-3×1.8/20 | 20,0 | |||||||||||
| 2JK-3×1,8/31,5 | 31,5 | |||||||||||
| 2JK-3,5×1,7/11,2 | 3,5 | 1,70 | 170 | 115 | 40 | 349 | 746 | - | 12,6 | 11.2 | ||
| 2JK-3,5×1,7/20 | 20,0 | |||||||||||
| 2JK-3,5×2,1/11,2 | 2.10 | 450 | 950 | - | 11.2 | |||||||
| 2JK-3,5×2,1/11,2 | 20,0 | |||||||||||
| 2JK-4×2,1/10 | 4.0 | 245 | 160 | 48 | 421 | 891 | - | 12,6 | 10,0 | 600 | ||
| 2JK-4×2,1/11,2 | 11.2 | |||||||||||
| 2JK-4×2.1/20 | 20,0 | |||||||||||
| 2JK-5×2,3/10 | 5.0 | 2.30 | 280 | 180 | 52 | 533 | - | - | 12 | 10,0 | 500 | |
| 2JK-5×2,3/11,2 | 11.2 | |||||||||||

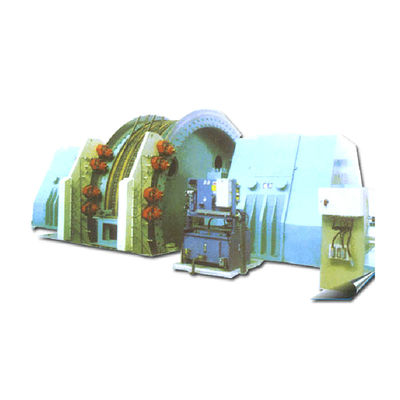

Wielolinowy wciągnik górniczy cierny
Produkt seryjny, w tym rama czołowa 1,85m-6m i typy podłóg, może być stosowany do podnoszenia minerałów, podnoszenia personelu oraz materiałów i sprzętu opuszczającego pionowe szyby rud węgla, metali i niemetali.
Wieżowy wielolinowy wciągnik górniczy cierny
| Model | Średnica koła | Lina druciana |
Maks. prędkość wznoszenia |
Reduktor | Rozmiar (Dł.×Szer.×Wys.) |
|
| maksymalne napięcie statyczne | ||||||
| m | kN | SM | Model | Stosunek prędkości | m | |
| JKM-1,3×4(Ⅰ)E | 100 | 5 | XP550 | 11,5 | 6,4 × 6,5 × 1,6 | |
| JKM-1,6 × 4 (Ⅰ) E | 150 | 8 | XP560 | 7,35 10,5 11,5 |
6,4×7×1,75 | |
| JKM-1,85×4(Ⅰ)E | 210 | 10 | XP800 | 7×7,5×2,02 | ||
| JKM-2×4(Ⅰ)E | 2 | 230 180 |
10 | XP800 | 7×8×2,2 | |
| JKM-2,25×4(Ⅰ)E | 2 | 215 | 10 | XP800 | 7,4 × 8 × 2,3 | |
| JKM-2,8×4(Ⅰ)E | 2,5 | 335 | 14 | XP1000 | 8,5×10×2,65 | |
| JKM-2,8×4(Ⅱ)E | P2H630 | 7,5×8,5×2,65 | ||||
| JKM-2,8 × 6 (Ⅰ) E | 2,5 | 500 | 14 | XP1120 | 8×8,5×2,68 | |
| JKM-2,8 × 6 (Ⅱ) E | P2H800 | 7,5×8,5×2,68 | ||||
| JKM-2,8 × 6 (Ⅲ) E | 7,5×8×2,7 | |||||
| JKM-3,25×4(Ⅰ)E | 3 | 450 | 14 | XP1120 | 7,35 10,5 11,5 |
8,9×8,9×2,98 |
| JKM-3,25×4(Ⅱ)E | P2H800 | 8,5×8,7×2,98 | ||||
| JKM-3,5×6(Ⅰ)E | 3 | 790 | 14 | XP1250 | 11,5×9,2×3,15 | |
| JKM-3,5×6(Ⅱ)E | P2H900 | 10,5×9,2×3,15 | ||||
| JKM-3,5×6(Ⅲ)E | 8×9×3,2 | |||||
| JKM-4×4(Ⅰ)E | 3.2 | 690 | 14 | XP1250 | 7,35 10,5 11,5 |
9×10×3,63 |
| JKM-4×4(Ⅱ)E | P2H900 | 9×10×3,63 | ||||
| JKM-4×4(Ⅲ)E | 7,5×9×3,63 | |||||
| JKM-4×6(Ⅲ)E | 3.2 | 1030 | 9×9×3,63 | |||
| JKM-4,5×6(Ⅲ)E | 3,6 | 1330 | 16 | 12×9,5×3,9 | ||
| JKM-5×6(Ⅲ)E | 4 | 1600 | ||||
Wciągnik kopalniany wielolinowy typu podłogowego
| Model | Średnica koła | Lina druciana |
Maks. prędkość wznoszenia |
Zmniejsza | Rozmiar (Dł.×Szer.×Wys.) |
|||
| maksymalne napięcie statyczne |
Maks.
|
|||||||
| m | kN | mm | SM | Model | Stosunek | m | ||
| JKMD-2,25×2(Ⅰ)E | 2,25 | 105 | 22 | 10 | ZZP560(2) | 11,5 | 7,7×9×2,1 | |
| JKMD-2,25×4(Ⅰ)E | 215 | XP800(2) | 7,35 10,5 11,5 |
6,8×9,5×2,3 | ||||
| JKMD-2,8×2(Ⅱ)E | 2,8 | 165 | 28 | XP800(2) | 7,8×10×2,65 | |||
| JKMD-2,8 × 4 (Ⅰ) E | 335 | XP1000(2) | 8,5×10×2,65 | |||||
| JKMD-2,8 × 4 (Ⅱ) E | P2H800(2) | 7,5×10×2,65 | ||||||
| JKMD-3,5×2(Ⅰ)E | 3,5 | 265 | 35 | XP1000(2) | 7×9,5×3,02 | |||
| JKMD-3,5×4(Ⅰ)E | 525 | 13 | XP1120(2) | 8,5×9,5×3 | ||||
| JKMD-3,5×4(Ⅱ)E | P2H800(2) | 8×9,5×3,02 | ||||||
| JKMD-3,5×4(Ⅲ)E | 7,5×9,5×3,0 | |||||||
| JKMD-4×2(Ⅰ)E | 4 | 340 | 39,5 | 12 | XP1120(2) |
7,35 10,5 11,5 |
8,2 × 10 × 3,4 | |
| JKMD-4×2(Ⅱ)E | P2800(2) | 7,8×10×3,4 | ||||||
| JKMD-4×4(Ⅰ)E | 680 | 14 | XP1250(2) | 11×10×3,4 | ||||
| JKMD-4×4(Ⅱ)E | P2H900(2) | 10,5×10×3,4 | ||||||
| JKMD-4×4(Ⅲ)E | 8,1×8,7×3,4 | |||||||
| JKMD-4,5×4(Ⅲ)E | 4,5 | 900 | 45 | 9,5×9,5×3,7 | ||||
| JKMD-5×4(Ⅲ)E | 5 | 1070 | 50 | 9,5×10×4 | ||||
| JKMD-5,5 × 4 (Ⅲ) E | 5,5 | 1300 | 55 | 11×10,5×4,5 | ||||
| JKMD-5,7 × 4 (Ⅲ) E | 5,7 | 1500 | 57 | |||||
| JKMD-6×4(Ⅲ)E | 6 | 1570 | 57 | 11×10,5×4 |
||||
