Szczegóły Produktu:
Zapłata:
|
Stosowanie: | obróbka rud metali | certification: | IOS/CE |
---|---|---|---|
Imię: | Klasyfikator spiralny | Model: | fG |
Średnica spirali (mm): | 300-3000 | Prędkość obrotowa spirali (r / min): | 3.2-30 |
Długość koryta (mm: | 2) | Wymiary (mm: | 2) |
Masa maszyny (t): | 0,7-84,8 | Podanie: | Energia i górnictwo |
High Light: | Klasyfikator Sprzęt do przeróbki rudy,klasyfikator spiralny 84,8 t |
0,7-84,8 t Spiralny klasyfikator rudy metalu wygodna obsługa

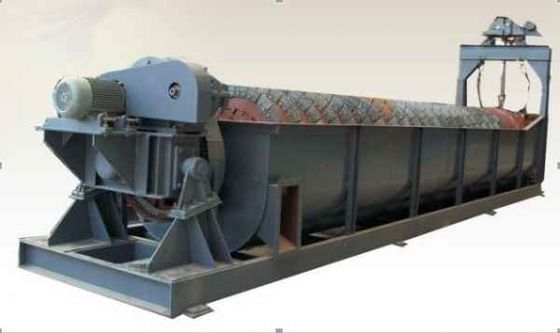

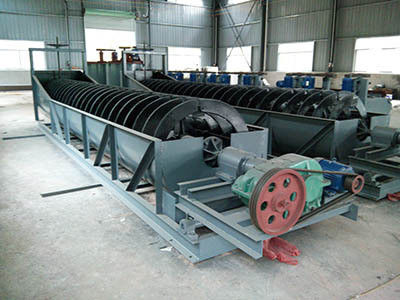

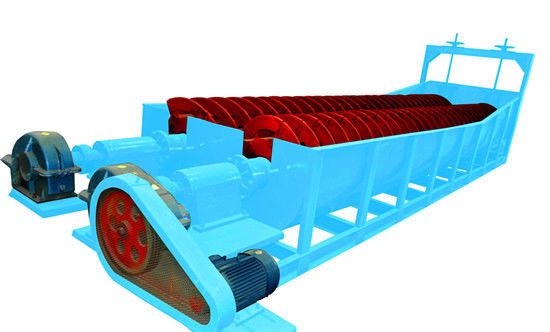

Wprowadzenie do klasyfikatora i klasyfikatora spiralnego
Istnieją cztery typy klasyfikatorów, klasyfikator z pojedynczą i podwójną spiralą typu wysokiego jazu, z zanurzonym klasyfikatorem z pojedynczą i podwójną spiralą.
Klasyfikator spiralny (klasyfikator śrubowy) jest szeroko stosowany do rozprowadzania rudy w obiegu zamkniętym za pomocą młyna kulowego, sortowania rudy i drobnej szczeliny w młynie grawitacyjnym, oceniania ziarnistości w przepływie urabiania rudy metalu oraz odwapniania i odwadniania podczas prania.Zalety to prosta konstrukcja, niezawodny stan pracy i wygodna obsługa.Zgodnie z zasadą, że różne ziarna mają różny ciężar właściwy i stopień sedymentacji w cieczy, ruda drobnoziarnista przepływa w wodzie, a ruda gruboziarnista tonie w dnie.Klasyfikator, który ma maszynową klasyfikację poprzez wyładowanie od góry, może filtrować materiały i wysyłać gruboziarniste materiały do otworu zasilającego i odprowadzać drobny materiał z rury.Siedzisko maszyny przyjmuje stal kanałową, a korpus przyjmuje płytę pancerną, a oś spiralna przyjmuje żeliwo, dzięki czemu jest trwała.Urządzenie do podnoszenia ma dwa typy, elektryczne i ręczne.
Klasyfikatory spiralne są odpowiednie dla
a. Oddzielenie drobnych cząstek i cieczy od grubych cząstek
b. Oddzielenie lekkich cząstek od ciężkich cząstek
c. rozdzielenie cząstek na szereg produktów posortowanych według wielkości
d. Oddzielanie cieczy od cząstek stałych
Główne cechy klasyfikatorów spiralnych
1. jazy regulowane
2. uszczelnione, zanurzone łożysko
3. opcjonalny automatyczny system smarowania
4. Sztywny zbiornik i podkonstrukcja
5. szeroki wybór konstrukcji zbiornika
6. skrzynka zbiorcza Overflow
7. szeroki zakres obsługiwanych branż
Parametr techniczny klasyfikatora Spiral
Model | Średnica spirali (mm) | Spirala prędkość obrotowa (r / min) | Długość koryta (mm <=) | Moc silnika (kw <=) | Wymiary (mm <=) | Masa maszyny (t) | |||
Do jazdy | Do podnoszenia | Długość | Szerokość | Wysokość | <= | ||||
FG-3 | 300 | 12-30 | 3000 | 1.1 | ---- | 3850 | 490 | 1140 | 0,7 |
FG-5 | 500 | 8-12,5 | 4500 | 1.1 | ---- | 5430 | 680 | 1480 | 1.9 |
FG-7 | 750 | 6-10 | 5500 | 3 | ---- | 6720 | 980 | 1820 | 3.1 |
FG-10 | 1000 | 5-8 | 6500 | 5.5 | ---- | 7590 | 1240 | 2380 | 4.9 |
FC-10 | 8400 | 7.5 | 9600 | 1240 | 2680 | 6.2 | |||
FG-12 | 1200 | 4-6 | 6500 | 7.5 | 2.2 | 8180 | 1570 | 3110 | 8.5 |
FC-12 | 8400 | 7.5 | 2.2 | 10370 | 1540 | 3920 | 11.0 | ||
2FG-12 | 6500 | 15 | 4.4 | 8230 | 2790 | 3110 | 15.8 | ||
2Fc-12 | 8400 | 15 | 4.4 | 10370 | 2790 | 3920 | 17.6 | ||
FG-15 | 1500 | 4-6 | 8300 | 7.5 | 2.2 | 10410 | 1880 | 4080 | 12.5 |
FC-15 | 10500 | 7.5 | 2.2 | 12670 | 1820 | 4890 | 16.8 | ||
2FG-15 | 8300 | 15 | 4.4 | 10410 | 3390 | 4080 | 22.1 | ||
2FC-15 | 10500 | 15 | 4.4 | 12670 | 3370 | 4890 | 30.7 | ||
FG-20 | 2000 | 3,6-5,5 | 8400 | 11-15 | 3 | 10790 | 2530 | 4490 | 20.5 |
FC-20 | 12900 | 11-15 | 3 | 15610 | 2530 | 5340 | 28.5 | ||
2FG-20 | 8400 | 22-30 | 6 | 11000 | 4600 | 4490 | 35.5 | ||
2FC-20 | 12900 | 22-30 | 6 | 15760 | 4600 | 5640 | 48.7 | ||
FG-24 | 2400 | 3.67 | 9130 | 15 | 3 | 11650 | 2910 | 4970 | 26.8 |
FC-24 | 14130 | 18.5 | 4 | 16580 | 2930 | 7190 | 41,0 | ||
2FG-24 | 9130 | 30 | 6 | 12710 | 5430 | 5690 | 45.8 | ||
2FC-24 | 14130 | 37 | 8 | 17710 | 5430 | 8000 | 67.9 | ||
2FG-30 | 3000 | 3.2 | 12500 | 40 | 8 | 16020 | 6640 | 6350 | 73,0 |
2FC-30 | 14300 | --- | --- | 17091 | --- | 8680 | 84.8 |
