Szczegóły Produktu:
Zapłata:
|
Nazwa produktu: | AG młyn | Obowiązujące branże: | Zakład Produkcyjny, Roboty Budowlane, Energetyka i Górnictwo |
---|---|---|---|
Stan: | Nowy | Typ silnika: | Silnik prądu przemiennego |
Wydajność (t/h): | 50 -1000tph | Wymiar (l*w*h): | 2,4x1,2~13x4,0m |
Waga: | AG młyn | Gwarancja: | 1 rok |
Średnica cylindra (mm): | 4000-12200 | Długość cylindra (mm): | 1600-11000 |
Efektywna objętość butli (m3): | 19-1246 | Port: | QingDao, Szanghaj, TianJian |
High Light: | autogeniczny młyn do mielenia z silnikiem prądu przemiennego,autogeniczny młyn do rozdrabniania 1000 tph,autogeniczny młyn do rozdrabniania 4000 mm |

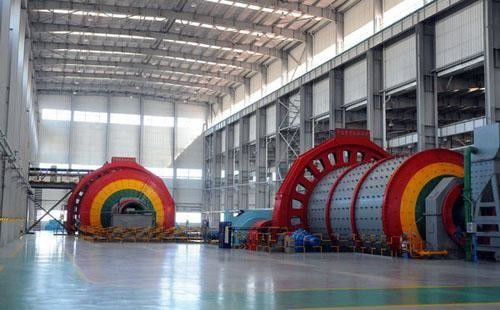

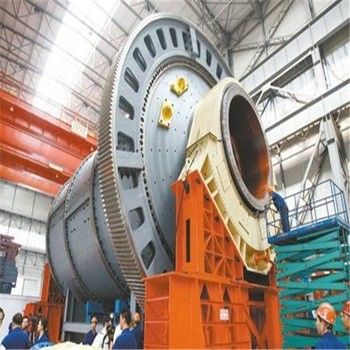

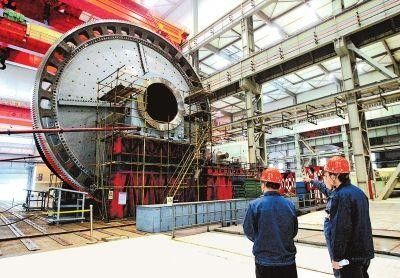

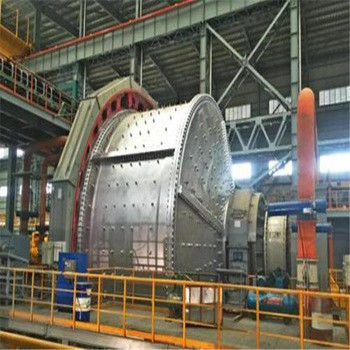

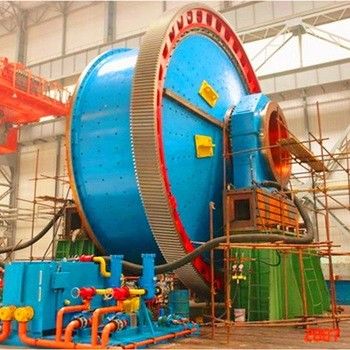

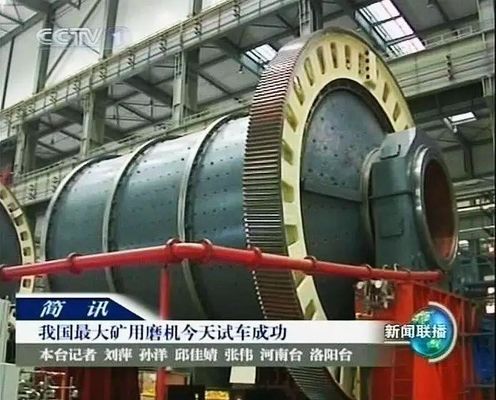

CITIC IC może wytwarzać młyny autogeniczne poniżej 12 m (AG Mill) i młyny półautogeniczne (SAG Mill). Młyny autogeniczne / półautogeniczne (AG Mill & SAG Mill) są wykorzystywane do mielenia skały kopalnianej lub pierwotnego rozdrabniania kruszarki. szczególnie średnio twarde i poniżej cennego minerały i skały o jednolicie osadzonych gruboziarnistych ziarnach.
Średnica cylindra (mm) | Długość cylindra (mm) | Efektywna objętość butli (m3) | Maks.ładowność kulki (t) | Prędkość obrotowa (obr/min) | Moc silnika głównego (kw) |
4000 | 1600-3600 | 19-42 | 13-29 | 16,2 | 310-710 |
4500 | 1800-4100 | 27-61 | 19-43 | 15,3 | 470-110 |
5000 | 2000-4500 | 38-83 | 27-58 | 14,5 | 700-1500 |
5500 | 2200-5000 | 51-112 | 36-78 | 13,8 | 960-2200 |
6100 | 2400-5500 | 69-152 | 48-106 | 13.1 | 1400-3100 |
6700 | 2700-6000 | 93-201 | 65-140 | 12,5 | 2000-4300 |
7300 | 2900-6600 | 120-264 | 84-184 | 12 | 2600-5900 |
8000 | 3200-7200 | 160-347 | 112-242 | 11,4 | 3600-8100 |
8600 | 3400-7700 | 197-429 | 137-299 | 11 | 4600-10000 |
9200 | 3700-8300 | 246-530 | 172-370 | 10,7 | 5900-13000 |
9800 | 3900-8800 | 296-640 | 206-446 | 10.3 | 7300-16000 |
10400 | 4200-9400 | 359-770 | 250-537 | 10 | 9100-20000 |
11000 | 4400-9900 | 422-909 | 294-634 | 9,8 | 11000-25000 |
11600 | 4600-10400 | 492-1064 | 343-742 | 9,5 | 13000-30000 |
12200 | 4900-11000 | 580-1246 | 405-869 | 9,2 | 16000-36000 |
Mielenie autogeniczne nie wymaga mielenia, ponieważ mielnikiem jest sama ruda.
Młyny autogeniczne/półautogeniczne CITIC są wykorzystywane do mielenia urobku lub rozdrabniacza wstępnego.
Wielkość wsadu do tego młyna jest ograniczona do maksymalnego rozmiaru, który można praktycznie przenosić i wprowadzać do młyna.
Produkt młyna ma albo gotowy rozmiar gotowy do przetworzenia, albo rozmiar gotowy do ostatecznego zmielenia w młynie kulowym, młynie kamyczkowym lub VERTIMILLTM.
Mielenie na mokro przeprowadza się w zawiesinie zawierającej od 50 do 80 procent części stałych.Młyny AG/SAG mogą wykonywać tę samą pracę rozdrabniania, co dwa lub trzy etapy kruszenia i przesiewania, młyn prętowy i część lub całość pracy młyna kulowego.Ze względu na zakres dostępnych rozmiarów młynów często można wykonać frezowanie AG/SAG
Projekt obwodu szlifierskiego
Frezowanie AG/SAG można wykonać za pomocą różnych schematów blokowych.Podczas badania rudy należy ustalić optymalny schemat blokowy.
Typowe schematy blokowe obejmują:
Inżynierowie procesu CITIC z radością przyjmą możliwość pomocy w projektowaniu obwodów i kontroli obwodów, a także rozruchu, obsłudze i optymalizacji
młyna.
CITIC AG Mills&SAG Mill Funkcja
* Młyn cylindryczny przyjmuje napęd krawędziowy, napęd centralny, napęd krawędziowy z wielopunktowym zazębianiem itp .;napędzany silnikiem asynchronicznym +reduktor +zębatka i przekładnia oraz silnik synchroniczny +
sprzęgło pneumatyczne + zębnik i przekładnia.
* Zasadniczo wspierane przez statyczne i dynamiczne łożysko ciśnieniowe na obu końcach.Zastosowano całkowicie zamknięte samonastawne łożysko wahacza 120º.Można również zastosować łożyska statyczno-dynamiczne z pojedynczym lub podwójnym ślizgiem.Tuleja wykonana na maszynie NC.
* Duża otwarta przekładnia została zaprojektowana w standardzie AGMA, wyposażona w niezawodnie uszczelnioną obudowę przekładni i automatyczny system smarowania natryskowego.
Skorupa jest kluczową częścią młyna.Przeprowadź na nim analizę elementów skończonych za pomocą komputera, aby zapewnić niezawodne działanie;
* Powłoka jest automatycznie spawana, kontrolowana ultradźwiękowo, całkowicie wyżarzana i obrabiana przez duże specjalne obrabiarki na jednym uchwycie;tam specjalne uszczelnienie na częściach połączeń statyczno-dynamicznych, takie jak lejek zasilający i wylotowy, czop itp., Aby zapobiec wyciekowi oleju i gnojowicy;
* Wykładzina wykonana jest z materiału odpornego na zużycie produkowanego przez naszą firmę, który został specjalnie poddany obróbce cieplnej, o wysokiej twardości i długiej żywotności.Można również użyć innego odlewu odpornego na zużycie lub wykładziny gumowej;
* Istnieje napęd o niskiej prędkości dla średniego i dużego młyna;
* Stacja smarownicza wysokiego i niskiego ciśnienia jest przystosowana do średniego i dużego młyna;
* System kontroli i ochrony jest kontrolowany przez PLC.
Opis młyna półautogenicznego (młyn SAG):
Ten półautogeniczny młyn, zwany również półautogenicznym młynem do mielenia lub młynem SAG, jest używany głównie do mielenia rud i innych cząstek stałych w różnych dziedzinach, takich jak przemysł chemiczny, górnictwo, przemysł metalurgiczny, sektor materiałów budowlanych i tak dalej.
Jest z natury młynem autogenicznym, ale wykorzystuje kule mielące, które pomagają w jego mieleniu, podobnie jak w młynie kulowym.I jest używany głównie w pierwszym etapie szlifowania.W porównaniu z młynem kulowym charakteryzuje się większą średnicą i mniejszą długością.Wnętrze jest wyłożone płytami podnoszącymi, które podnoszą materiały do góry i wokół wnętrza młyna, gdzie następnie spadają z płyt do pozostałych rud.I jest szeroko stosowany do przetwarzania złota, miedzi, ołowiu, cynku, tlenku glinu, niklu, platyny itp.
Młyny AG (autogeniczne) / SAG (półautogeniczne)
Młyny autogeniczne (AG) i półautogeniczne (SAG) zyskały w ostatnich latach coraz większe zastosowanie w dużych operacjach przetwarzania minerałów.Są to młyny obrotowe/bębnowe, w których rozdrabnianie (rozdrabnianie) odbywa się bez środków wspomagających mielenie.Składające się z cylindra o dużej średnicy w stosunku do ich długości (zwykle 2 lub 2,5 do 1) młyny te wykorzystują duże bryły rudy jako środek mielący.Młyny autogeniczne wykorzystują rudę wyłącznie jako środek mielący, ale jeśli twardość i ścieralność rudy nie nadają się do pełnego mielenia AG, dodaje się niewielką ilość kulek stalowych (6 do 15%), aby pomóc w rozdrobnieniu.Jest to znane jako młyn półautogeniczny (SAG).Młyny AG/SAG powodują zmniejszenie rozmiaru poprzez połączenie sił uderzenia, ścierania i ścierania.Ruda jest zamiatana po jednej stronie młyna iw pewnym momencie opada z powrotem, uderzając w palec wsadu (dno młyna).Cząsteczki rudy w korpusie ładunku przesuwają się podczas przemieszczania się na różne wysokości i podlegają siłom ścierania i ścierania.Wewnętrzna wykładzina młynów AG/SAG składa się ze stalowych lub gumowych wykładzin i jest wyposażona w pręty podnoszące.
Młyny AG/SAG mogą wykonywać te same prace związane z rozdrabnianiem, które zwykle wymagają wielu etapów kruszenia, przesiewania i mielenia, co stanowi o ich popularności.Często produkt może być gotowy do rozmiaru lub gotowy do końcowego zmielenia w młynie kulowym lub młynie kamyczkowym.Mogą one rozdrabniać skały wydobywcze lub produkty kruszenia pierwotnego, a ich wielkość nadawy jest ograniczona do tego, co można praktycznie przetransportować.Ponadto ich eksploatacja może być mniej kosztowna dzięki redukcji lub eliminacji drogich kulek lub prętów.
