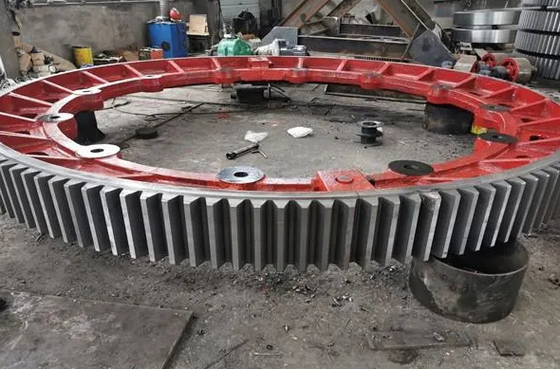

HRC50～55 Przekładnia młyna kulowego Minimalne średnice od 100 Mm do 15000 Mm

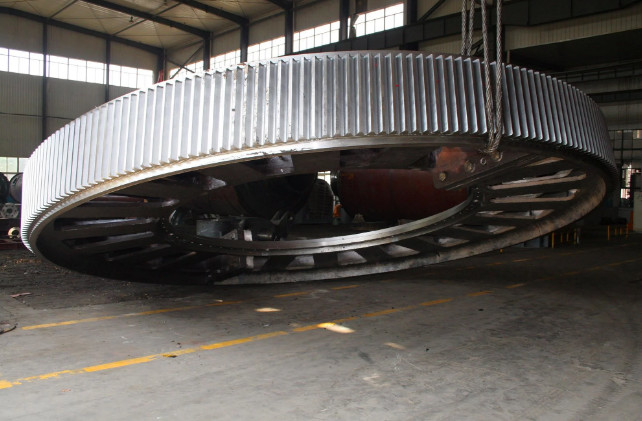

HRC50～55 Koło zębate młyna Minimalne średnice od 100 Mm do 15000 Mm

1. Wymagania techniczne dużego pierścienia zębatego CITICIC
(1) jest wstępnie obrobiony przed normalizacją hartowania powierzchni, twardość powinna HB210 ~ 250;parametry mechaniczne to wytrzymałość graniczna Rb 690MPa, granica plastyczności Rs 490MPa, wydłużenie D5 11%, zmniejszenie powierzchni W 25% , udarność Ak 30J;zęby hartowane indukcyjnie, twardość HRC50 ~ 55;efektywna głębokość warstwy utwardzonej 3 ~ 5mm.
(2) ogólna defektoskopia ultradźwiękowa, jakość wewnętrzna powinna spełniać dwa wymagania standardowe wymagania GB7233-87;kontrola cząstek magnetycznych zębów i filetów, jakość powinna spełniać dwa wymagania standardów GB / T9444-88.
(3) Zauważ, że odlew nie jest zaokrąglony R5 ~ R10.
(4) Faza zęba na obu końcach i 1 45b.5) o dwie i pół szerokości zęba koła koronowego każdego sprzęgła pierścieniowego wzdłuż krawędzi całego pierścienia wykonanego za pomocą śrub o dużej wytrzymałości, w połączeniu z powierzchnią zęba musi znajdować się na dole środek.

2.Obwód młynaparametry techniczne

3. duży proces produkcji kół zębatych

(1) szorstkie
Półfabrykat do odlewania stali jest dostarczany przez zakład CITIC Heavy Machinery Co., Ltd. Heavy Forging, prowadzony przez standard GB11352-89, określa wymagania dotyczące modelowania zgodnie z procesem odlewania, wytapiania, odlewania, hit boxów, czyszczenia, opatrunków odlewów;.Podczas kontroli i akceptacji wg rysunków i wymagań technicznych dla wykroju stalowego
Kontrole, zgodnie z normami JB/T6402-92 wydawane po akceptacji
Procedura w dół.
(2) obróbka zgrubna
Przecinane przez rysowanie i trzymanie naddatku, wyrównanie, łączenie, obróbkę zarówno wewnątrz, jak i na zewnątrz okręgu, łączenie frezowania czołowego, wiercenia i innych procesów.
(3) Uraz eksploracyjny
Ogólna defektoskopia ultradźwiękowa, jakość wewnętrzna powinna spełniać dwa wymagania standardów GB7233-87.
(4) normalizująca obróbka wstępna
Pary półpierścieniowe normalizujące i odpuszczające zapewniają dobrą organizację do późniejszego utwardzania powierzchni;rysunki prasowe deformacja kontroli półpierścienia po obróbce cieplnej.
(5) Obróbka
Pierwsze dwa i pół pierścienia są wykonane za pomocą śrub o wysokiej wytrzymałości łączących pierścień jako całość, cały proces polega na narysowaniu koła zębów Quannei Wai oraz górnym i dolnym końcu, a następnie na rysowaniu i obróbce wymagań dotyczących procesu frezowania.
(6) Eliminacja stresu związanego z przetwarzaniem
Cały pierścień wyżarzony w celu wyeliminowania naprężeń.
(7) całkowite utwardzenie powierzchni pierścienia
IF wzdłuż powierzchni wyrostka zębodołowego hartowanie indukcyjne, twardość HRC50 ~ 55, efektywna głębokość warstwy utwardzonej 3 ~ 5 mm.
(8) Kontrola końcowa
Po pierwsze, hartowanie z częstotliwością wykrywania, twardość po odpuszczaniu zębów zębatych koronowych spełnia wymagania rysunków;po drugie, aby wykryć, czy maksymalna średnica zewnętrzna większy rozmiar D6944 jako odkształcenie 3 mm, wymagana korekcja mechaniczna do momentu kwalifikacji;Po trzecie, kontrola cząstek magnetycznych zębów i filetów, jakość powinna spełniać dwa wymagania standardowe wymagania GB / T9444-88;Wreszcie zgodnie z rysunkami i wymaganiami technicznymi dotyczącymi kontroli końcowej.

4.Obwód młynawyjaśnienie zdjęć
